本文介紹了精加工循環和復合固定循環的例子。

　　由G71、G72、G73完成粗加工后，可以用G70進行精加工。精加工時，G71、G72、G73程序段中的F、S、T指令無效，只有在ns----nf程序段中的F、S、T才有效。

　　編程格式 G70 P(ns) Q(nf)

　　式中：ns-精加工輪廓程序段中開始程序段的段號;

　　nf-精加工輪廓程序段中結束程序段的段號。

　　例：在G71、G72、G73程序應用例中的nf程序段后再加上“G70 Pns Qnf”程序段，并在ns----nf程序段中加上精加工適用的F、S、T，就可以完成從粗加工到精加工的全過程。

　　3.2.10 深孔鉆循環

　　深孔鉆循環功能適用于深孔鉆削加工，如圖3.40所示。

　　編程格式 G74 R(e)

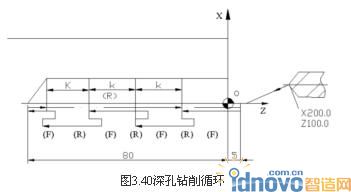

圖3.40深孔鉆削循環

　　G74 Z(W) Q(△k) F

　　式中：e - -退刀量;

　　Z(W) -- 鉆削深度;

　　& #8710; k -- 每次鉆削長度(不加符號)。

　　例：采用深孔鉆削循環功能加工圖3.40所示深孔，試編寫加工程序。其中：e=1，& #8710; k=20，F(xiàn)=0.1。

　　N10 G50 X200 Z100 T0202

　　N20 M03 S600

　　N30 G00 X0 Z1

　　N40 G74 R1

　　N50 G74 Z-80 Q20 F0.1

　　N60 G00 X200 Z100

　　N70 M30
