對于Pro/ENGINEER的二次開發隨著相關的軟件版本的更新，涉及到了開發工具種類和相關設置以及其不同版本與Pro/ENGINEER的相互兼容問題。就開發工具VC而言，對于Pro/ENGINEER 2000i、2001、Wildfire 2.0只能用VC++6.0，而Pro/ENGINEER 3.0只能用VC.NET 2003，最新版本的Pro/ENGINEER 4.0只能用VC 2005。
就開發工具種類而言，明顯的變化是在Pro/ENGINEER 4.0提供了VB的支持，包括VB 2005.net以及類似于word、excel的VBA，并且函數比較全，而且完全基于類的方法。對于Pro/TOOLKIT，它是PTC提供用于對Pro/ENGINEER進行二次開發的有效工具。Pro/TOOLKIT提供了大量的C語言函數，幫助我們利用C語言編程來增加Pro/ENGINEER的功能。
本文應用VC 2005結合Pro/ENGINEER 4.0的功能模塊Pro/TOOLKIT進行二次開發，通過給Pro/ENGINEER中添加菜單來訪問外部刀具庫，對數控加工過程中刀具參數實現文件化操作，解決Pro/ENGINEER在NC序列設置刀具的設定中需要逐個輸入刀具參數的問題。
一、總體方案
Pro/TOOLKIT并不提供對MFC的支持，利用MFC強大功能實現對話框的開發。其與刀具數據庫的連接必須運用通信方式實現，應用程序可使用DLL動態鏈接庫文件實現。
采用VC 2005編寫動態連接庫訪問數據庫，最后編寫與Pro/TOOLKIT的接口，然后在Pro/ENGINEER系統中加載Pro/TOOLKIT應用程序。
利用VC 2005提供的MFC開發人機交互界面，它能向用戶提供圖形與文字共存的可視化環境，使操作自然、簡便和快速，并且設計、調試及修改都比較方便，技術也比較成熟。
這里采用了Access數據庫作為刀具庫的數據源，以O(shè)DBC作為接口，數據庫的調用、編寫簡單，在VC 2005中可直接調用。
二、程序的編制
1.建立刀具庫并設置數據源

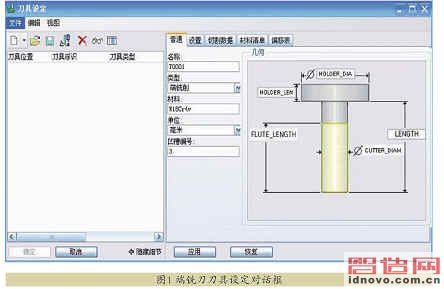

在Pro/NC加工中，主要加工類型為銑削和車削，還能進行線切割。以銑削為例，對工件進行曲面銑削中采用的端銑刀刀具設定對話框?yàn)槔鐖D1所示。

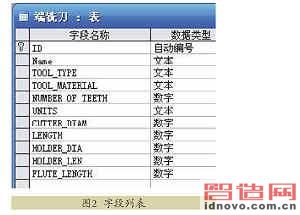

由此，我們可以根據對話框界面所需輸入?yún)?shù)的要求確定數據庫中一個表格的字段個數，如圖2所示。
根據常用的端銑刀數據建立數據庫表，數據庫名稱為銑削刀具庫.mdb。然后對數據源進行設定：在Windows系統中的控制面板→管理工具→數據源選項(ODBC)→用戶DSN，設置添加數據源驅動程序，Driver do Microsoft Access，數據源名稱為milling，最后指定到銑削刀具庫的端銑刀數據表。
2.MFC程序1sjk.dll的編寫
(1)添加刀具庫類CDaoju，建立MFC數據庫接口在VC 2005開發環境中通過菜單項目→添加→MFC ODBC，使用者來新建一個基于CRecordset的類(CDaoju)映射于已經建好的數據庫表，即選擇前面已注冊好的ODBC數據源車刀，再選擇表，完成后程序自動加入代碼，從而獲得了可以應用的表格字段。
(2)刀具庫顯示對話框的設計
1)創建對話框資源：在VC 2005開發環境中通過菜單項目→添加→資源→Dialog→新建生成新的對話框。
2)在對話框上添加一個列表控件，右擊列表控件設定其屬性中外觀，查看(View)生成報告(Report)。
3)雙擊對話框創建基于該對話框的類，自動生成CDialog派生類定義的頭文件和相應的實現文件。
4)雙擊列表控件，給列表控件添加成員變量m_mcutter。
5)右擊基于對話框的類，點擊添加→函數，給出相應的對話框初始函數OnInitDialog()。
BOOL CDBDlg::OnInitDialog()
{
…
Chuangjiankongbiao(); //建立表
…
str = m _mcut.
GetDefaultConnect(); //得到字符串
“ODBC;DSN=Milling”
str+=m_mcut.
GetDefaultSQL(); //得到總的字符為
ODBC;DSN=Milling[端銑刀]
SetWindowText(str); //設置
窗體的名稱
create=true;
Huodeshuju();
return TRUE;
}
6)在類視圖中選中CDBDlg，右擊添加函數Chuangjiankongbiao()和函數Huodeshuju()。
void CDBDlg::Chuangjiankongbiao()
{
m_mcutter.InsertColumn(0，”
刀具類型”，LVCFMT_CENTER，
138，0); //插入一列
…
m_mcutter.InsertColumn(8，”
長度”，LVCFMT_CENTER，66，
0);
}
void CDBDlg::Huodeshuju()
{
…
{
pd.iItem=k;
pd.iSubItem=0;
pd.pszText=m_mcut.m_TOOL_
TYPE.LockBuffer();
m_mcutter.InsertItem(&pd);
…
pd.iSubItem=8;
printf(pd.pszText，"%10.3f"，
m_mcut.m_Length);
m_mcutter.SetItem(&pd);
m_mcut.MoveNext();
}
}

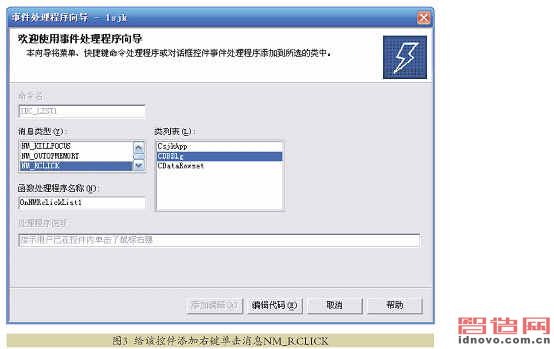

7)在對話框中，使列表控件在處于選中右擊，給該控件添加右鍵單擊消息NM_RCLICK，
應給出相應的消息函數，功能是彈出輸出數據的命令菜單，如圖3所示。
下面是消息函數主要代碼。
void CDBDlg::OnNMRcli
ckList1(NMHDR*pNMHDR，
LRESULT*pResult)
{
currentselect=m_mcutter.
GetHotItem(); //獲得當前擊活項的索引值
if(currentselect==-1) return;
CMenu me;
CPoint po;
GetCursorPos(&po); //獲得鼠標的屏幕坐標
me.LoadMenu(IDR_MENU1); //載入菜單
CMenu*pr=me.GetSubMenu(0); //獲取指向彈出菜單的指針，位置值開始為0;
pr->TrackPopupMenu(TPM_
LEFTALIGN|TPM_RIGHTBUTTON，
po.x，po.y，this，NULL);
*pResult=0;
}

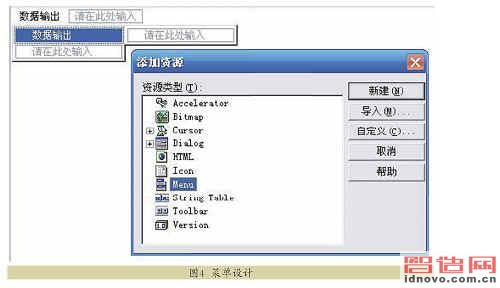

8)插入一個菜單資源，單擊編輯區菜單區域，輸入“數據輸出”。在其下添加1個子菜單，標明為：數據輸出，如圖4所示。

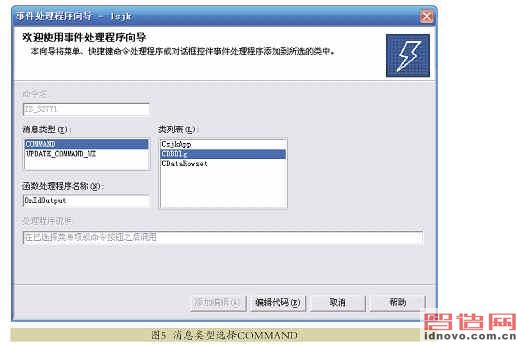

右擊下面的子菜單，在彈出的菜單中選添加事件處理程序，在彈出的對話框中消息類型選擇COMMAND，對應給出相應的消息函數。用此實現右擊彈出的菜單中的數據輸出命令，如圖5所示。
下面是消息函數主要代碼。
void CDBDlg::OnIdOutput()
{
…
filepath.m_ofn.lpstrFilter="*.
