EdgeCAM智能數控編程
進入了加工模式之后,編程操作實質上就是安排數控機床加工零件的動作順序。也可以近似地理解成常規加工中的工藝過程。其中一個工步的編程操作過程如下:
選擇刀具→選擇加工方法,設置加工參數→選擇加工對象→指定加工范圍→計算并生成刀具路徑→模擬仿真→生成NC代碼
因此我們要想完成一個零件的加工,首先需要選擇一把加工刀具。下面就看看如何在EdgeCAM中選擇刀具。
1.加工刀具的選擇

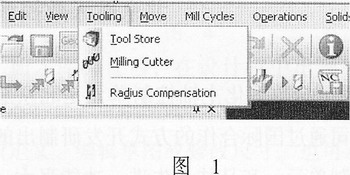

若要對當前的零件模型進行編程。首先,我們要選擇加工刀具,選擇刀具的方法如下(見圖1):
命令:主菜單→Tooling
這里有兩個選項,其中
Tool store:在刀具庫中選取。
Milling Cutter:直接輸入刀具參數。
2.輔助功能的調用
M功能又稱輔助功能,是用來生成M指令的功能,它包括:機床主軸控制參數、冷卻方式、停止方式、停止類型等。另外EdgeCAM的M功能還提供了直接對后置程序的操作,例如:插入代碼、跳躍程序段等功能。
M功能與后處理模板的關系很緊密,只有后處理模板制定了該種類的M功能,在主菜單中才可以使用。如果在后處理模板中定義好了何時加載這些內容,編程時可以省略此步驟。

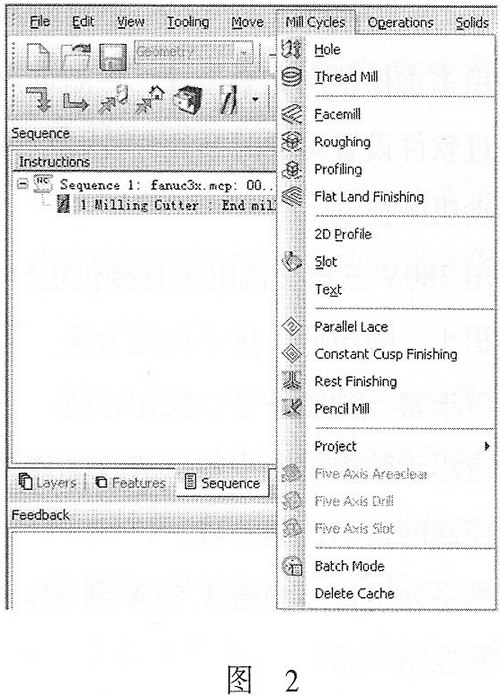

完成上面的步驟后,在主菜單中找到Mill Cycles的菜單,這個菜單中提供了所有常用的加工方法。見圖2。
EdgeCAM的動態環境決定了此菜單中的哪些加工方法是可見和可用的,不可用的加工方法這里是灰色的。例如,當你選擇刀具的候,如果在刀具類型中指定的刀具是鉆頭,那么此菜單中只有鉆孔的加工方法是可用的。如果您選擇的后處理模板只支持三坐標的后處理模板,五軸的加工方法是不可用的。因此這里再次強調,動態的環境與刀具、后處理之間的關系。
在EdgeCAM中無論調用哪個加工方法來生成刀具路徑,其操作的步驟都是相同的:
(1)通過菜單或工具條調用命令。
(2)在彈出的對話框中設置加工參數。
(3)選擇被加工對象或控制刀具路徑范圍的元素。
(4)按鼠標右鍵或回車鍵確認。
(5)生成刀具路徑。
在EdgeCAM中有很多的加工方法,每個加工方法的適用范圍和生成的刀具路徑的形狀是各不相同的。即使是同一個加工對象,我們也可以根據加工需要和工藝要求來選擇不同的加工方法。例如前面講述的螺旋進給就可以替代孔加工的加工方法來完成銑孔的加工。選擇合適的加工方法需要一定的編程經驗。這些需要在實際加工中慢慢的積累。這里有一些基本原則和經驗大家可以參考。
(1)針對同一個加工對象,選擇生成加工刀具路徑連續性最好的加工方法。
(2)選擇加工時間最短的加工方法。
(3)選擇加工表面質量最好的加工方法。
(4)適合機床特殊要求的加工方法。例如高速加工設備可能有些特殊的要求。
在按照上述條件選擇加工方法時,有些原則是相互矛盾的,例如,加工時間短和加工表面質量之間就是一個矛盾,這個時候就可以通過選擇不同的加工方法來協調。
EdgeCAM智能數控編程
3.一個簡單模型的編程過程實例

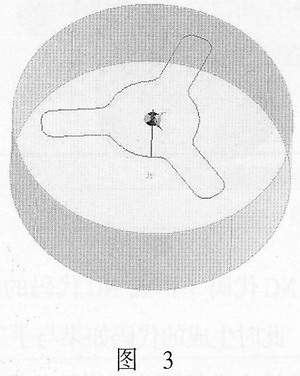

完成下面模型的外輪廓加工,見圖3。
(1)模型文件EdgeCAM安裝目錄下的camExamplebasic milling oughing external boss.ppf(刪除已經存在的刀具路徑,按照下面的過程重新生成刀具路徑)。

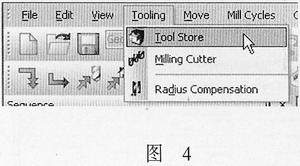

選擇刀具。這里通過刀具庫選擇刀具。打開刀具庫,見圖4。
命令:主菜單→Tooling→Tool store
在刀具庫中,任意選擇一個直徑為20mm,底角半徑為3mm,刃長為30mm的立銑刀。
(2)加入刀補語句。
命令:主菜單→Tooling→Radius Compensation

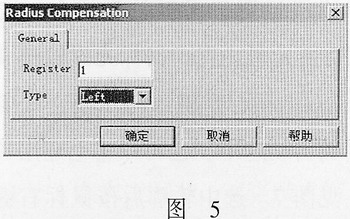

設置參數如下,見圖5。
EdgeCAM的仿真器

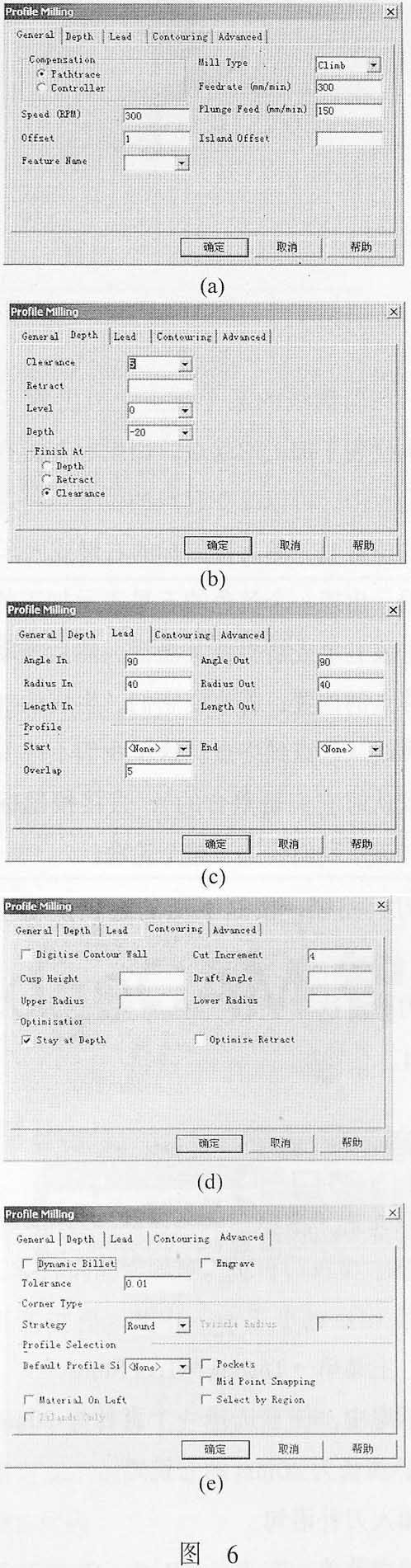

選擇加工方法并設置加工參數如下,見圖6。
命令:主菜單→Mill Cycles→2D Profile

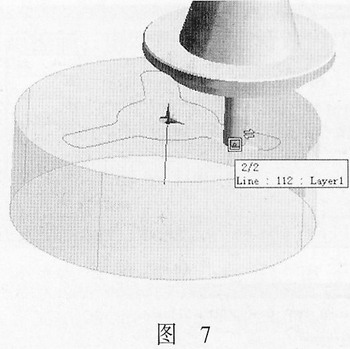

(3)選擇加工輪廓線 用鼠標左鍵在圖形工作區中捕捉輪廓線,將鼠標置于目標輪廓線上,按鍵盤上的Tab鍵,可以切換元素,直到目標元素被選中(高亮顯示)。然后可以雙擊鼠標左鍵,與該段直線相連的所有鏈接輪廓線將被自動選中。也可以將毛坯層關閉,方便選擇輪廓線,見圖7。選中輪廓后按鼠標右鍵或回車鍵確認。

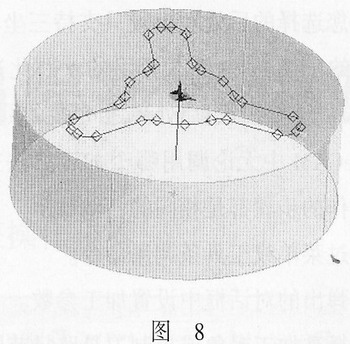

此時,在輪廓線的某個端點上,出現一個黃色箭頭,此箭頭代表了加工的起點,用鼠標左鍵在已顯示的紅色端點上點擊,可以改變起點的位置。將起點調整至圖8所示的位置上,然后按鼠標的右鍵或回車鍵確認。
確認后,出現一個黃色的五星表示加工的終點,這時可以點擊該五星或箭頭使其激活,然后拖動鼠標,改變起點和終點的位置;若改變它們,生成的加工路徑就是沿著輪廓線從起點到終點。這里我們不改變起點和終點位置(默認時它們是重合的),直接按鼠標右鍵或回車鍵確定,表示我們要加工整個輪廓。

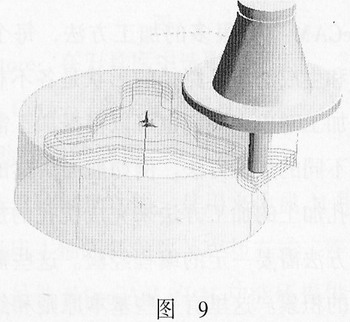

(4)生成刀具路徑完成以上操作并確定后,即可牛成刀具路徑,見圖9。
(5)取消刀具補償使用的命令和操作與步驟2相同,只是參數設置中,將Type(刀補類型)選定為“None”即可。

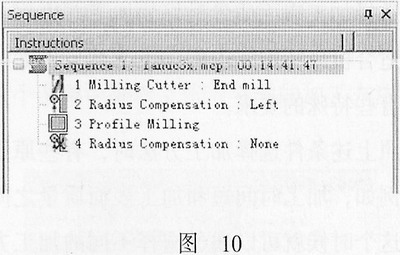

至此存瀏覽器中顯示的操作步驟如圖10。

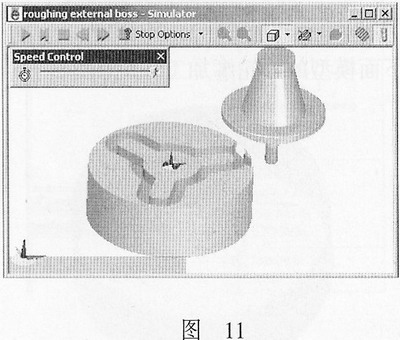

(6)模擬仿真,見圖11。
(7)生成NC代碼生成NC代碼的格式與后處理模板的設置有關,此時生成的代碼如果與手工編程有些差異,可以在后處理模板中進行更改。
