數控車床上加工零件時常用的走刀路線：

　　(1)車圓弧的走刀路線分析

　　實際車圓弧時，需要多刀加工，先將大部分余量切除，最后才車出所需圓弧。下面介紹車圓弧常用的加工路線。

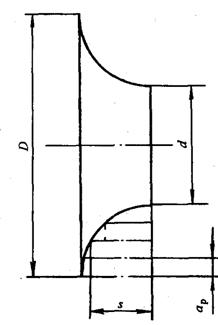

　　圖1為車圓弧的階梯走刀路線。

　　圖1

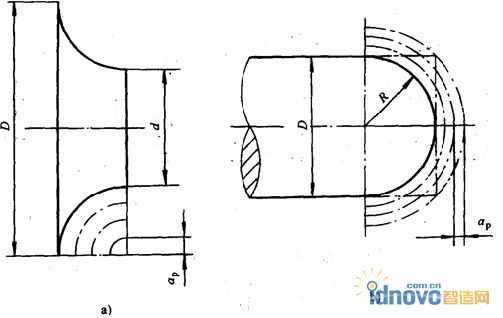

　　圖2(a)為車圓弧的同心圓弧走刀路線。

　　圖2

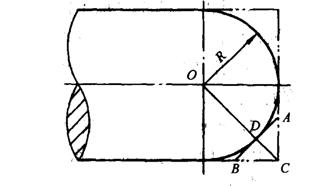

　　圖3為車圓弧的車錐法切削路線

　　即先車一個圓錐，再車圓弧。

　　圖3

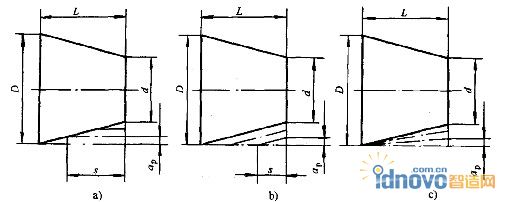

　　(2)車圓錐的走刀路線分析

　　圖4

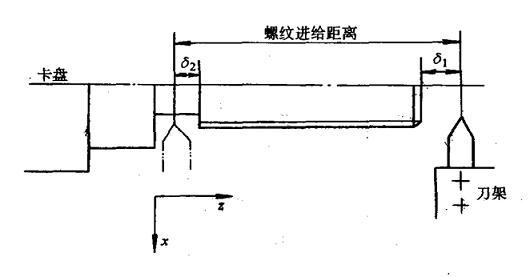

　　(3)車螺紋時軸向進給距離的分析

　　圖5

　　(4)切槽的走刀路線分析

　　車削精度不高且寬度較窄的矩形溝槽時，可用刀寬等于槽寬的車槽刀，采用直進法一次進給車出。精度要求較高的溝槽，一般采用二次進給車成，即第一次進給車槽時，槽壁兩側留精車余量，第二次進給時用等寬刀修整。

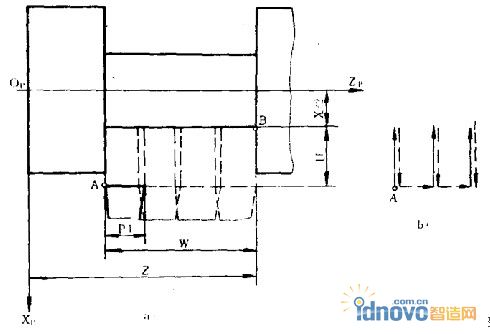

　　車較寬的溝槽，可以采用多次直進法切割，并在槽壁及底面留精加工余量，最后一刀精車至尺寸。如圖6所示。
