本文介紹了端蓋數控加工的相關內容。

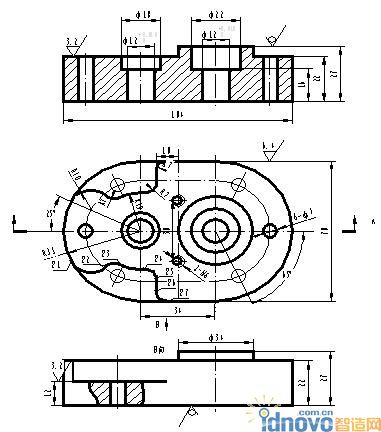

　　編制如圖7.7所示端蓋的加工程序

圖 端蓋

　　1、工藝分析

　　此零件加工中需要保證的精度是孔之間的位置精度，以及孔的精度。由于外形輪廓已預先加工，裝夾以?xún)蓚?cè)與底面定位，用平口虎鉗裝夾并找正。刀具參數及切削用量的選擇見表7.2所示。

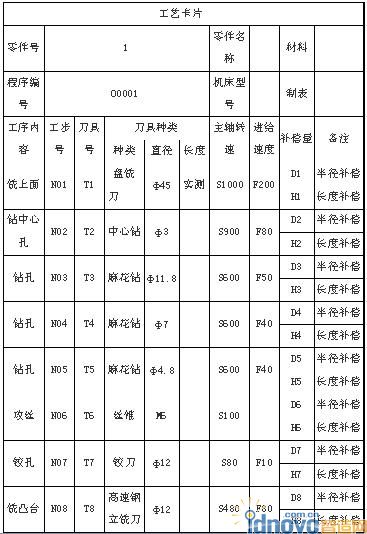

表 刀具參數及切削用量的選擇

　　工藝路線：粗精銑上面;留加工余量鉆孔;攻絲、鉸孔;粗精銑凸臺;銑孔。

　　2、數值計算

　　工件坐標系設置在零件上表面的中間點。未知點坐標：

　　P1(-48.7208,-14.7916) P2(-33.0629,-18.0827)

　　P3(-25.3648,-17.0596) P4(-17,-19)

　　P5(-10,-26) P6(-10,-28) P7(-3,-35)

　　3、加工程序：

　　加工前已完成對刀，零件的粗、精加工由刀具半徑補償控制。

　　加工程序(略)
