本文介紹一個加工中心固定孔循環的應用實例。

　　如圖c所示，加工方板上13個直徑不同、深度不同的孔，所用刀具及加工程序如下：

　　在加工過程中，由于所用三把刀的長度不同，故需設定刀具長度補償。T11號刀具長度補償量設定為+200.0，則T15號刀具長度補償量為+190.0，T31號刀具長度補償量為+150.0。

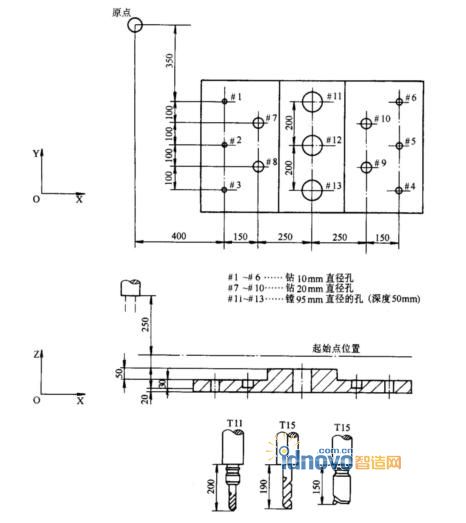

圖c 加工工件及加工刀具簡圖

　　加工程序如下：

　　%

　　01234

　　N01 G92 XO YO Z0;(在原點設定坐標系)

　　N02 G90 GOO Z250.0 T11 M06;(換刀)

　　N03 G43 Z0 H11;(初始平面，刀具長度補償)

　　N04 S30 M03;(主軸正轉)

　　N05 G99 G81 X400.0 Y-350.0 Z-153.0 R-97.0 F120;(鉆#1孔，返回到R平面)

　　N06 Y-550.0;(鉆#2孔，返回到R平面)

　　N07 G98 Y-750.0;(鉆#3孔，返回到初始平面)

　　N08 G99 X1200.0;(鉆#4孔，返回到R平面)

　　N09 Y-150.0;(鉆#5孔，返回到R平面)

　　N10 G98 Y-350.0;(鉆#6孔，返回到初始平面)

　　N11 GOO G44 XO YO M05;(回原點，主軸停止)

　　N12 Z250.0 T15 M06;(刀具長度補償取消，換刀)

　　N13 G43 Z0 H15;(初始平面，刀具長度補償)

　　N14 S20 M03;(主軸正轉)

　　N15 G99 G82 X550.0 Y-450.0 Z-130.0 R-97.0 P300 F70;(鉆#7孔，返回到R平面)

　　N16 G98 Y-650.0;(鉆#8孔，返回到初始平面)

　　N17 G99 X1050.0;(鉆#9孔，返回到R平面)

　　N18 G98 Y-450.0;(鉆#10孔，返回到初始平面)

　　N19 GOO G44 XO YO M05;(原點復歸，主軸停止)

　　N20 Z250.0 T15 M06;(刀具長度補償取消，換刀)

　　N21 G43 Z0 H31;(起始點位置，刀具長度補償)

　　N22 S10 M03;(主軸正轉)

　　N23 G85 G99 X800.0 Y-350.0 Z-153.0 R47.0 P50;(鉆#11孔，返回到R平面)

　　N24 G91 Y-200.0 K2;(鉆#12、#13孔，返回到R平面)

　　N25 G28 XO YO M05;(回原點，主軸停止)

　　N26 G44 Z0;(刀具長度補償取消)

　　N27 M30;(程序結束)

　　%
