公差計算機輔助查找的研究
時間:2011-04-19 22:23:19 來源:未知
計算機輔助公差設計(Computer-Aided Tolerancing，CAT)，就是在機械產品的設計、加工、裝配、檢驗等過程中。利用計算機對產品及其霉部件的尺寸和公差進行并行優化選擇和監控，力圖用最低的成本，設計并制造出滿足用戶精度要求的產品,CAT也是實現CAD和CAM集成的核心技術之一，但CAT技術遠遠落后CAD/CAM及共集成技術，已成為影響設計和制造信息集成的瓶頸環節。
國際生產下程學會(CIRP)原主席R.Weill曾撰文指出：CAD/CAM信息集成主要是公差信息的集成，如不加以解決，CAD/CAM集成就難以實現。楊叔子院上也曾指出：公差設計在機械產品設計中占有重要的地位，但公差分析和設計的研究遠遠落后于CAD、CAM自身的研究，使其無法與目前的CAD/CAM集成、CIMS的發展相適應，從而已成為制約它們進一步發展的一大關鍵所在。
現代化的機械工業，首先要求機械零件只有互換性，才能實現高效、專業化的生產。互換性不但促進了自動化生產的發展，也有利于降低生產成本，提高生產質量。
表 公差庫樣式
基本尺寸
F6
F7
F8
H7
H8
H9
0-3
+12/+6
+16/+6
+20/+6
+10/0
+14/0
+25/0
6-10
+18/+10
+22/+10
+28/+10
+12/0
+18/0
+30/0
10-14
+22/+13
+28/+13
+35/+13
+15/0
+22/0
+36/0
14-18
+27/+16
+34/+16
+43/+16
+18/0
+27/0
+43/0
18-24
+33/+20
+41/+20
+53/+20
+21/0
+33/0
+52/0
1 計算機輔助公差查找實例
零部件在幾何參數方面的互換性體現在公差制上。公差由標準公差和基本偏差組成，基本偏差是用來確定公差帶相對于零線位置的上偏差或下偏差。基本偏差是國標使公差帶位置標準化的唯一指標，根據基本偏差代號(簡稱為公差代號)來確定，孔的公差代號用大寫字母來表示，軸的公差代號用小寫字母來表示。在編制工藝文件時，公差的查找往往需要翻手冊，是造成工藝編制效率不高的重要原因。采用數據庫和SQL語句查詢機制實現公差的實時查找，免去了翻手冊之苦。通過Access的二維數據庫，把公差表搬入計算機中。上表是庫結構圖例。

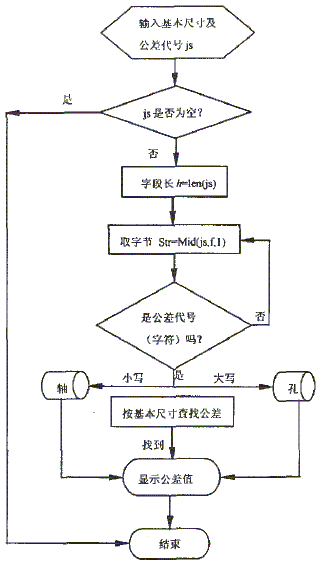

公差查找查詢模塊的流程圖如下：
公差查找查詢模塊的流程圖
公差查詢摸塊的入口參數有三個—一基本尺寸、公差代號、公差等級。查詢的結果由查詢模塊出口參數-基本尺寸、公差代號、上偏差和下偏差表示。下面是部分代碼：
Private Sub mnu公差查找_Click()
#p#分頁標題#e#
js=InputBox("請輸入基本尺寸及公差代號："，"公差查找")
If js="" Then
Exit Sub:End If
Set mDbCAPP=DBEngine.OpenDatabase("C"&"公差庫.mdb")
h= len (js)
For m=1 to 8
str = Mid(js,m,1)
If Asc (str)> 96 Then
Set rs = mDbCAPP.OpenRecordset("軸尺寸公差庫",dbOpen.Dynaset)
cc = Left(js,m-1)
ph = Right(js,h-m+1):Exit For
Elself Asc(str$) >64 And Asc (str$) < 97 Then
Set rs = mDbCAPP.OpenRecordset("孔尺寸公差庫",dbOpenDynaset)
cc = Left(js,m-1)
ph = Right(js,h-m+1)
Exit For:End If:Next m
rs.MoveLast
k=rs.RecordCount
For j=1 To k
rs.AbsolutePosition=j
jbc=rs.基本尺寸
g= Len(jbc)
For i= 1 To 9
gt=Mid(jbc,i,1)
if gt="." Then
dy =Left(jbc,i-1)
xd = Right(jbc,g-i)
End If
If cc > dy And cc < = xd Then
Exit For:End If:Next i
If cc > dy And cc < = xd Then
Exit For
End If:Next j:n=0
Do Until rs.Fields(n).Name=ph
n= n + 1: Loop
rs.FindFirst"基本尺寸=" & Trim (jbc) & ""
MsgBox "Ø"+js+"公差="+gc
End Sub
2 結論
通過尺寸公差的計算機輔助查找，說明了一種方法——尺寸公差、形位公差通過數據庫和軟件實現數字化。進一步講，可以實現設計手冊的電子化，提高設計效率。
