在旋轉工作臺(數控分度盤)的專用生產車間里(野野市工廠),是采取24h恒溫管理,夜間無人運轉,無論是大小零件及本體的鑄造,皆由廠內自行加工,自行組立而成,并已在1998年通過ISO 9001認證。
在數控機床加工技術日新月異的時代里,加工效率無疑是最重要的一環,機床的參數、程序的編制、夾具的應用等等,無時無刻不在考驗著工程師的智慧。
津田駒TSUDAKOMA工業所制造的數控轉臺,是采用渦桿渦輪組合及渦桿渦輪的中心距固定式來達到分度的效果,在此種方式下,目前在國內市場上大致上又可細分為:
(1)渦桿渦輪的中心距偏心方式 渦桿渦輪的制造容易,制造成本較低,齒隙調整簡便,但齒隙調整后,嚙合齒印改變,會影響傳動特性,中心距容易改變,精度不易維持。
(2)渦桿渦輪的中心距固定方式 渦桿渦輪的制造成本較高,齒隙調整方便,渦桿渦輪嚙合傳動確實。齒隙調整后,中心距不會改變,精度不變。

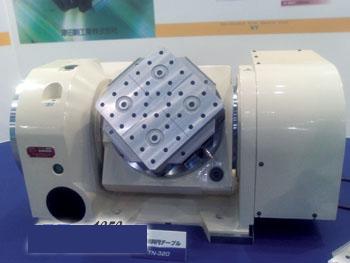

型號:TN-320(方形盤面)
津田駒TSUDAKOMA工業即是采用自行開發的特殊高齒深復數導螺桿、渦桿及渦輪中心距固定式的設計,并且主要是講求材質和耐磨性,因為關系到旋轉工作臺的精度維持,使用壽命,加工效率及售服的難易。
津田駒TSUDAKOMA工業自行開發的特殊高齒深復數導螺桿就是遵循以上法則而開發的。主要的渦桿是采用雙導程,鋁基合金鋼,熱處理并經研磨加工,高齒深及齒頂寬度的遞減(導程改變)的設計。 渦輪是采用特殊高張力黃銅,耐磨性極佳,并且是使用大口徑的渦輪及精密級P5軸承。例:RNCM-301R 渦輪外徑為224 mm,渦桿外徑為 58 mm 。
鋁基合金鋼及特殊高張力黃銅的搭配,不僅讓摩擦系數降低,延長磨耗時間,并且大大提高了傳達效率及切削扭力。
特殊高齒深復數導螺桿在渦桿渦輪的中心距不變之下,此種組合是最好的應用方式。
(1)不因切削力的關系而改變渦桿渦輪的中心距。
(2)渦桿渦輪的齒隙調整方便,齒隙調整后,可恢復原本新品時的精度。
(3)渦桿渦輪嚙合傳動確實。
(4)較高的回轉速度。
RNA-200 (空壓鎖緊)
總減速比:1/72 回轉速度:41.6 r/min
電動機3000 r/min時
鎖緊力矩:800 Nm 容許切削扭力矩:288 Nm
割出(累積)精度:20″ 再現精度:4″
積載質量(立式時):125 kg 積載質量(臥式時):250 kg
(加尾座時可達:250 kg)快速的回轉速度! 強力的鎖緊力! 充實的特別配件! 小型化! 一直是津田駒TSUDAKOMA工業研究開發的目標,在不斷的開發研究中,也祈望能為中國工業盡一份心力。在2007年北京展CIMT中,我們也將展出我們最新產品——RNA系列、TN小型五軸系列、Vi精密虎鉗,不斷的開發,不斷的研究,一直是津田駒TSUDAKOMA工業的使命。
