整體硬質合金精密高效直槽擴擠刀

時間:2011-06-05 08:58:18 來源:未知
擴擠刀是汽車發動機高精度孔加工專用刀具。汽車發動機的進氣管是發動機的重要部件,進氣管噴油嘴孔的加工質量直接影響汽車的節油性能。過去加工噴油嘴孔大都使用國外進口的精密擴擠刀,價格昂貴,加工成本很高。為了降低加工成本,提高產品的市場競爭力,汽車刀具國產化已勢在必行。下面介紹我公司開發的精密直槽擴擠刀的設計及制造要點。

1 被加工孔的特點

發動機噴油孔的加工工序如圖1所示。工件材料為AlSi12(Cu);加工機床為德國DMG60H臥式加工中心;切削參數為v=3.5m/s,f=0.14mm/r,冷卻方式采用乳化液外冷。
圖1

圖2

圖3

圖4
由圖可知加工部位如下:擴f11±0.1mm和f14±0.1mm孔,锪f20mm沉孔及成型倒棱面,其中f14±0.1mm孔表面粗糙度要求達到Ra1.6µm。
在加工過程中,由于鋁合金強度低,切屑變形大,將影響加工效果,而提高切削速度和加大進給量能減小切屑變形系數,因此采用高轉速大進給量加工,能抵消一部分切屑變形。為了保證被加工孔的表面粗糙度值在Ra1.6µm以下,必須設計合理的刀具結構及參數,減小甚至消除積屑瘤,避免鱗刺的產生,防止出現振動,同時還應采取措施對已加工表面進行擠壓,進一步降低粗糙度值。

2 刀具設計要求

  1. 消除積屑瘤
    積屑瘤是切屑底層金屬與前刀面發生冷焊造成的,適當增大前角,提高前刀面光潔度是消除積屑瘤的主要措施。通常增大前角的主要方法是采用右螺旋面和負偏距平面,但螺旋面是砂輪和工件通過螺旋運動合成的,磨削過程平穩性差,難以獲得高光潔度的前刀面,而負偏距平面將降低刀具強度,也不宜采用。此時可采用正偏距平面,它雖使前角有所減小,但將增大切屑的脆性,使之易于斷裂,是消除積屑瘤的有效措施。
  2. 消除鱗刺
    從金屬切削原理可知,當切削速度較高時,減小前角可抑制鱗刺的產生,因此,采用正偏距平面除可消除積屑瘤外,還可有效抑制鱗刺的產生。
  3. 防止振動
    振動通常分為三種:自由振動、強迫振動和自激振動(即顫振)。自由振動和強迫振動與刀具無關;顫振是由振動本身從單向作用的外力獲取能量來維持自己的振動,也叫自持振動,此種振動的大小與刀具設計合理與否密切相關。刀具切削時的受力情況如圖2、圖3所示。
當切削過程中遇到被加工材料的硬質點時,刀具兩主切削刃所受主切削力Fz1、Fz2不相等,其徑向分力FY1、FY2也不相等,由此導致刀具產生徑向振動,并在加工表面上出現振紋,從而增大彈性系統(刀具)的阻尼,抑制振動的產生。圖3中刀齒A即可起這種作用。此外,還可對已加工面進行熨壓,降低孔的表面粗糙度值。
圖4是圖3刀齒A擠壓工件時的局部放大圖。在圖4中,F1=FcosA,當F一定時,A越小,擠壓力越大,有利于降低加工表面粗糙度。本設計中,Q面是利用?=300mm的砂輪按圖5參數磨出的,它能減小A值,獲得較好的擠壓效果。


圖5

3 具體參數的確定#p#分頁標題#e#

直槽擴擠刀主體結構的參數有6個,具體分布如圖5所示。
  1. 偏距L
    L影響刀具的前角、刃傾角及切屑的流向,影響切入、切出的平穩性,L值越大,切削刃越長,切削過程也越平穩。但L值過大,將使刀具鋒利度下降,對抑制積屑瘤及鱗刺的生長極為不利。通常取L=0.7mm。
  2. 芯厚K
    K值直接影響容屑空間大小及刀具強度,通常取K=2.9mm。
  3. 槽夾角q
    q主要影響容屑空間大小,通常取q=105°。
  4. 槽底圓角半徑R
    R影響容屑槽的圓滑性,通常取R=1mm。
  5. 圓柱刃寬b
    刃寬影響刀具的擠壓效果和加工平穩性,適宜的刃帶寬度有支承、導向、穩定和消振作用。通常取b=0.8mm。
  6. 背徑Dr
    Dr影響圖4中A值,Dr越小,A也越小,Dr值通常比工件直徑小0.4~0.6mm。

4 制造要點

制造精密高效直槽擴擠刀時,應注意兩點:①盡量提高前刀面的光潔程度,使粗糙度值保持在Ra0.2µm以下;②確定合理的后角,并使后刀面粗糙度值保持在Ra0.4µm以下。
  1. 前刀面的加工
    為獲得高質量的前刀面,應選用細粒度的金剛石砂輪,磨削線速度應達到50m/s以上,磨削方向如圖6所示。由圖可知,利用砂輪側面磨削前刀面,且應沿槽深方向一次磨削到位,這樣砂輪不易振動,可獲得理想的粗糙度值。


    圖6

    圖7
  2. 后刀面的加工
    加工后刀面的情況如圖7所示。由圖可知,斜置工件進行鏟磨,增大X角,即能增大C1值,獲得較大軸向鏟磨量,這樣可獲得較大軸向后角,而加工鋁合金的刀具通常均需要較大后角。
    后刀面結構有兩種:一種是將后刀面加工成平面后角,從圖8可知,砂輪走刀方向應與折線L平行才能使后刀面無高點,因此需要三次走刀。此外,由于每次走刀方向不一致,必然產生明顯的接刀痕跡,影響外觀,且費工時。另一種是將后刀面加工成鏟磨曲面,從圖9可知,圓C是砂輪走刀方向,鏟磨運動正是利用圓周運動和直線移動來合成的,很容易實現一次走刀完成后刀面的加工,加工效率高,尺寸精度易于控制,無接刀痕跡,外觀漂亮。
比較后刀面的兩種結構,以采用鏟磨曲面較為合適,后角取9°~11°,最終加工的磨削進給量應取得很小,以便將后刀面粗糙度控制在Ra0.4µm以下。
圖8

圖9

5 試驗效果

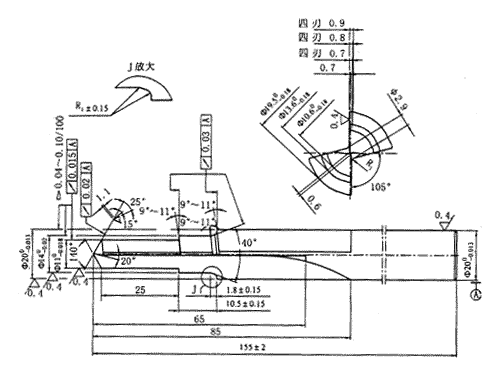

圖10所示為最終完成的擴擠刀設計型式。經某發動機生產廠家試驗(使用機床和切削參數與本文第1節所列相同),所加工的?14±0.1mm孔表面粗糙度值在Ra1.6µm以下,孔的表面質量穩定。國產擴擠刀可連續加工28000個孔,而進口刀具則只能加工21000個孔。
圖10
