使用RTWT工具箱相關問題及對電液伺服系統研究

時間:2011-07-09 08:21:19 來源:未知
提出利用MATLAB的RTWT工具箱對電液伺服系統進行快速原型化控制的方法,可實現高速采樣與實時顯示的數字控制。在實驗室環境下實現電液伺服閥控非對稱位置系統實時控制,為數字控制器的算法在線設計與驗證提供可能。

    電液伺服系統因其高頻響、高性能等特點被廣泛應用與研究,其對控制系統的要求也較高,控制策略是整個控制系統的核心。MATLAB具有強大的矩陣和數學計算功能,并有針對控制系統設計的工具箱,是目前控制系統設計人員首選的CAD軟件。利用其RTWT工具箱可以直接在Simulink實現A/D、D/A以及控制算法,其ring 0級的中斷在Win9x下的精度可達0.1ms。

    本文以研華PCL-818L板卡為例,說明了使用RTWT工具箱的相關問題,開發了基于Simulink的采樣頻率為1kHz的閥控缸位置系統控制軟件,研究了電液伺服系統快速原型化的方法,可方便的進行控制策略的驗證。

    1 RTW與RTWT簡介

    RTW是Matlab圖形建模和仿真環境Simulink的一個重要的補充功能模塊,簡而言之它是一個基于Simulink的代碼自動生成環境。它能直接從Simulink的模型中產生優化的、可移植的和個性化的代碼,并根據目標配制自動生成多種環境下的程序。實時視窗目標RTWT(Real time Windows Target)是RTW的附加產品,可將Intel80X86/Pentium計算機或PC兼容機轉變為一個實時系統,而且支持許多類型的I/O設備板(包括ISA和PCI兩種類型)。用戶只需安裝相關的軟件、一個編譯器和I/O設備板,就可將一個PC機用作實時系統并通過I/O設備與外部設備進行連接。RTWT支持多種做作的驅動程序庫,從Simuiink移植至外部硬件的參數可以在系統運動過程中進行在線調整,所以用其進行實時控制系統開發時,周期短、費用低、效率高。

    2 RTWT的安裝與設置

    1)在Win9x下安裝RTW3.0需要系統首先安裝MATLAB5.3和Simulink3.0,還要安裝RTWT需要的首先安裝Watcom C編譯器,并在定義Watcom環境變量,定義Watcom環境變量的方法是在autoexec.bat中加入如下設置:

    set WATCOM=<編譯器安裝路徑>重啟計算機后在MATLAB命令行窗口鍵入mex-setup,根據提示設置Watcom C編譯器為默認編譯器。

    2)在MATLAB命令行窗口鍵入rtwintgt-setup,對于"是否安裝RTWT內核"問題,鍵入Y后重啟計算機;
    3)重啟后再次打開MATLAB,在命令行窗口鍵入simulink,并新建一模型文件,保存為myctrl.mdl;

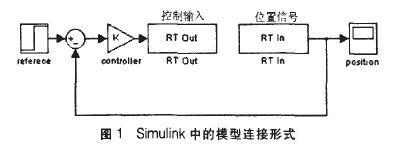

    4)模型庫中找到Real-Time Windows Target,將Adapter、RT In、RT Out和Scope拖到新建的模型文件中;
    5)雙擊Adapter,找到所用采集卡的驅動程序,確認后,出現采集卡輸入端口調整窗口,可以調整和確認采集卡的地址和各通道的輸入電壓范圍;
    6)雙擊RT In(RT 0ut)模塊,設定采樣時間、所屬數據采集卡和通道號,其中RT In模塊對應的A/D通道應連接位置傳感器(LVDT)信號,RT Out模塊對應的D/A通道作為控制輸入信號,經V/I變換后給伺服閥;

    7)在myctrl.mdl模型文件的菜單中選擇Simulink-Parameters-solver-solver options中Type對應的下拉框中選擇定步長(Fixed-step),定步長大小設置為0.001,模式選擇為單任務(Single Tasking);
    8)TooIs-RTvv Options中系統目標文件,利用瀏覽(Browse)按鈕選擇實時視窗目標所對應的win_watc.tlc;#p#分頁標題#e#
    9)按下Tools-RTW Build按鈕,進行代碼生成和目標文件的創建;
    10)在Simulation菜單選擇External;
    11)在Simulation菜單下,確認Connect to target選項;
    12)在Simulation菜單下,單擊Start real-time code。即開始運行控制程序。

    3 電液伺服系統模型

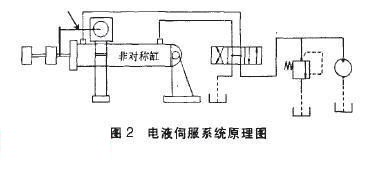

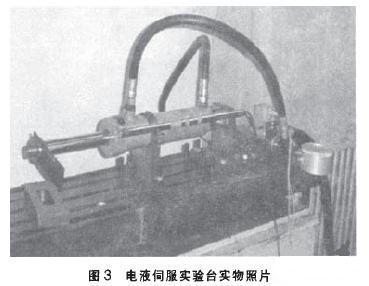

    如圖2所示的閥控制非對稱缸系統是實驗室用的疲勞試驗臺,拉線式位置傳感器的輸出信號應接RT ln模塊所對應的研華PCL-818L板卡的A/D通道。伺服線圈應按RT Out對的D/A通道經V/I(電壓變電流)變換后的控制輸入信號,以形成數字閉環控制。圖3為電液伺服系統實物照片。耐磨焊條

    一般對稱液壓缸不考慮結構柔度的影響、忽略摩擦負載和彈性負載的前提下,電液位置伺服系統的連續數學模型可表示為:

    首先,對如下傳遞函數與零階保持器(ZOH)組成的系統進行標準Z變換:

    式中:T為采樣周期。得到系統開環脈沖傳遞函數為:

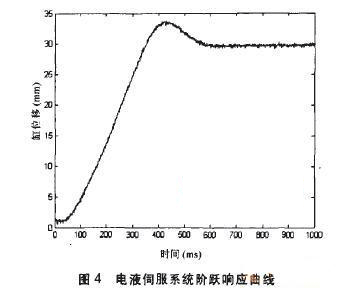

    由以上分析可知電液伺服位置系統為I型系統,選擇合理的PID控制參數即可保證控制系統的穩定性,系統對階躍響應的實驗結果如圖4所示。

    4 結束語

    綜上所述,在具備一定硬件條件的基礎上,利用實時視窗目標可方便完成控制算法的驗證。確定好控制策略后,還可利用RTW自動生成代碼,將控制器對應的代碼嵌入到用C/C++編寫的控制軟件中。進而完成快速原形化控制和設計到代碼的自動化。
