在cad中用圓繪制位圖，第一個c#程序

時間:2009-03-29 19:38:42 來源:
此處到處是高手，發個很簡單的c#程序，見笑了。

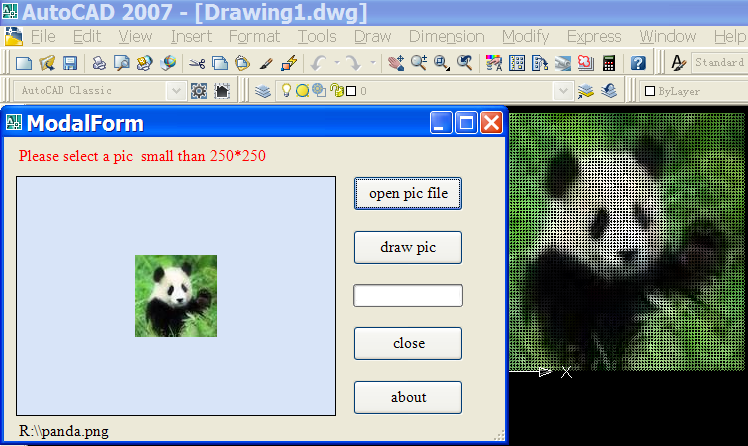

1. 程序說明: 在autocad中打開一個位圖，程序將每一個像素用圓繪制出來。
程序作用：無聊游戲之作，不過也是以前一個位圖矢量化的初步設想，假如對于黑白線條位圖，可用此繪出后，查找圓心，對圓心距離小于sqrt(2)單位的進行連線，以后再進行抽點等操作。當然對于復雜實體和文字等，還需要再尋找算法。




2. 開發平臺 visual studio 2005中文版+ autocad 2007英文版。acmgd.dll等的位置是在d:program filesautocad 2007。

3. 程序使用：用Netload導入form1.dll，然后鍵入命令 my
   需要注意的是，由于每個像素繪制一個圓，所以，本程序是沒有圖片大小限制的，但是假若圖片大于250*250像素的時候，需要比較長的時間（我導入的750*350的圖片，大概需要2分鐘，我是P4 2.8G的CPU），會導致CPU運行滿載的情況，請選擇圖片的時候選擇小圖片。

4.一些基本代碼
  1. // by qjchen
  2. // chenqj.blogspot.com
  3. // 2009-3-27 9:33:23

  5. using System;
  6. using System.Collections.Generic;
  7. using System.ComponentModel;
  8. using System.Data;
  9. using System.Drawing;
  10. using System.Text;
  11. using System.Windows.Forms;
  12. using System.IO;
  13. using form1;
  14. namespace form1
  15. {
  16.     using Autodesk.AutoCAD.Runtime;
  17.     using Autodesk.AutoCAD.ApplicationServices;
  18.     using Autodesk.AutoCAD.Colors;
  19.     using Autodesk.AutoCAD.DatabaseServices;
  20.     using Autodesk.AutoCAD.Geometry;
  21.     using Autodesk.AutoCAD.EditorInput;
  22.     using Autodesk.AutoCAD.Internal;
  23.     using Autodesk.AutoCAD.Interop;
  24.     using AcadApp = Autodesk.AutoCAD.ApplicationServices.Application;
  25.     public partial class ModalForm : Form
  26.     {
  27.         public ModalForm()
  28.         {
  29.             InitializeComponent();
  30.         }
  31.         private void button1_Click(object sender, EventArgs e)
  32.         {
  33.             try
  34.             {
  35.                 Bitmap myBitmap = new Bitmap(label1.Text);
  36.                 System.Drawing.Color c1;
  37.                 int intWidth = myBitmap.Width;
  38.                 int intHeight = myBitmap.Height;
  39.                 if (intWidth * intHeight > 100000)
  40.                 {
  41.                     MessageBox.Show("It is a big pic" + intHeight + "," + intWidth);
  42.                 }
  43.                 for (int i = 0; i <= intWidth - 1; i++)
  44.                 {
  45.                     for (int j = 0; j <= intHeight - 1; j++)
  46.                     {
  47.                         this.progressBar1.Value = (int)(i) * 100 / intWidth;
  48.                         c1 = myBitmap.GetPixel(i, j);
  49.                         int cr = c1.R;
  50.                         int cg = c1.G;
  51.                         int cb = c1.B;
  52.                         ObjectId entId = ModelSpace.AddCircle(new Point3d(i, (intHeight - j), 0), 0.5);
  53.                         Database db = HostApplicationServices.WorkingDatabase;
  54.                         using (Transaction trans = db.TransactionManager.StartTransaction())
  55.                         {
  56.                             Entity ent = (Entity)trans.GetObject(entId, OpenMode.ForWrite);
  57.                             ent.Color = Color.FromRgb((byte)cr, (byte)cg, (byte)cb);
  58.                             trans.Commit();
  59.                         }
  60.                     }
  61.                 }
  62.                 AcadApplication pApp;
  63.                 pApp = (Autodesk.AutoCAD.Interop.AcadApplication)Autodesk.AutoCAD.ApplicationServices.Application.AcadApplication;
  64.                 pApp.ZoomExtents();
  65.             }
  66.             catch { }
  67.         }
  68.         private void button2_Click(object sender, EventArgs e)
  69.         {
  70.             OpenFileDialog ofdPic = new OpenFileDialog();
  71.             ofdPic.Filter = "JPG(*.JPG;*.JPEG);gif file(*.GIF);bmp file(*.BMP);png file(*.PNG)|*.jpg;*.jpeg;*.gif;*.bmp;*.png";
  72.             ofdPic.FilterIndex = 1;
  73.             ofdPic.RestoreDirectory = true;
  74.             ofdPic.FileName = "";
  75.             if (ofdPic.ShowDialog() == DialogResult.OK)
  76.             {
  77.                 string sPicPaht = ofdPic.FileName.ToString();
  78.                 FileInfo fiPicInfo = new FileInfo(sPicPaht);
  79.                 long lPicLong = fiPicInfo.Length / 1024;
  80.                 string sPicName = fiPicInfo.Name;
  81.                 string sPicDirectory = fiPicInfo.Directory.ToString();
  82.                 string sPicDirectoryPath = fiPicInfo.DirectoryName;
  83.                 Bitmap bmPic = new Bitmap(sPicPaht);
  84.                 Point ptLoction = new Point(bmPic.Size);
  85.                 if (ptLoction.X > picBox.Size.Width || ptLoction.Y > picBox.Size.Height)
  86.                 {
  87.                     picBox.SizeMode = PictureBoxSizeMode.Zoom;
  88.                 }
  89.                 else
  90.                 {
  91.                     picBox.SizeMode = PictureBoxSizeMode.CenterImage;
  92.                 }
  93.                 picBox.LoadAsync(sPicPaht);
  94.                 label1.Text = sPicDirectoryPath + @"" + sPicName;
  95.             }
  96.         }
  97.         private void button3_Click(object sender, EventArgs e)
  98.         {
  99.             this.Close();
  100.         }
  101.         private void button4_Click(object sender, EventArgs e)
  102.         {
  103.             MessageBox.Show(" To draw bitmap into Autocad by each pixels in circle.n by qjchenn chenqj.blogspot.com");
  104.         }

  106.         [CommandMethod("my")]
  107.         public void drawpic()
  108.         {
  109.             ModalForm modalForm = new ModalForm();
  110.             Application.ShowModalDialog(modalForm);
  111.         }
  112.     }

  114. }
復制代碼
