1.消隱線的顯示

　　想要顯示三維圖形的不可見輪廓線，我們可以按"選項"面板中的"隱藏線設置" 按鈕（圖1），在彈出的隱藏線設置面板有"暗顯直線"項（圖2），選擇好它的顯示方式和顏色，那些不可見的輪廓線就可以按我們選定的線型、顏色顯示出來。

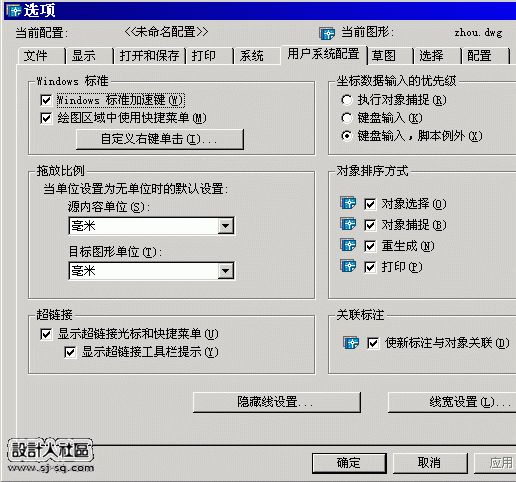

　　圖1

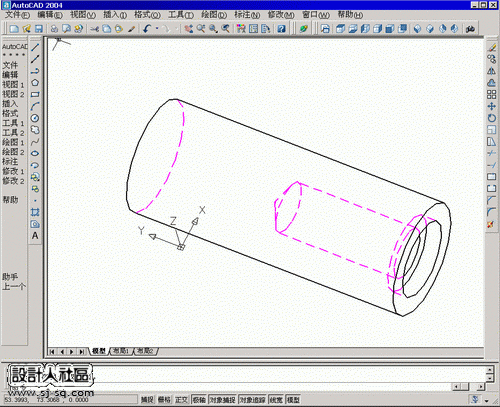

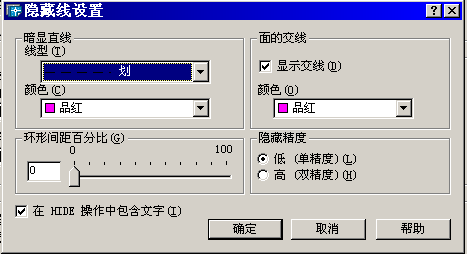

　　圖2 　　圖3為按圖2"暗顯直線"設置，執行消隱命令后生成的圖形。

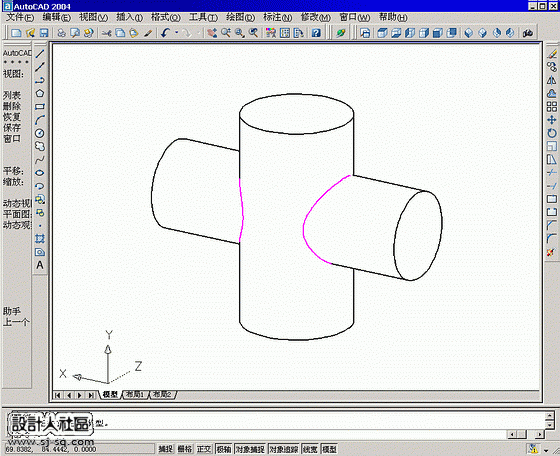

圖4　點擊放大圖片
　　AutoCAD 2004新增了兩個功能：消隱線的顯示及面交線的顯示。
　　1.消隱線的顯示
　　想要顯示三維圖形的不可見輪廓線，我們可以按"選項"面板中的"隱藏線設置" 按鈕（圖1），在彈出的隱藏線設置面板有"暗顯直線"項（圖2），選擇好它的顯示方式和顏色，那些不可見的輪廓線就可以按我們選定的線型、顏色顯示出來。




　　圖1



　　圖2 　　圖3為按圖2"暗顯直線"設置，執行消隱命令后生成的圖形。




　　圖2 　　圖3為按圖2"暗顯直線"設置，執行消隱命令后生成的圖形。





　　上述兩項AutoCAD 2004的新增功能增強了3維圖形表達能力，不用采用繁瑣的提取輪廓（SOLPROF）布爾運算等操作。值得注意的是，經過AutoCAD2004處理的上述圖形，在ACAD2002能顯示出消隱線設置則無法顯示面交線。
