筆者從事機械制圖多年，這次能測試Autodesk原廠新版AutoCAD真的很開心!剛拿到AutoCAD 2010測試版時，滿心期待，針對2D部分做了以下體驗，提供用戶參考。

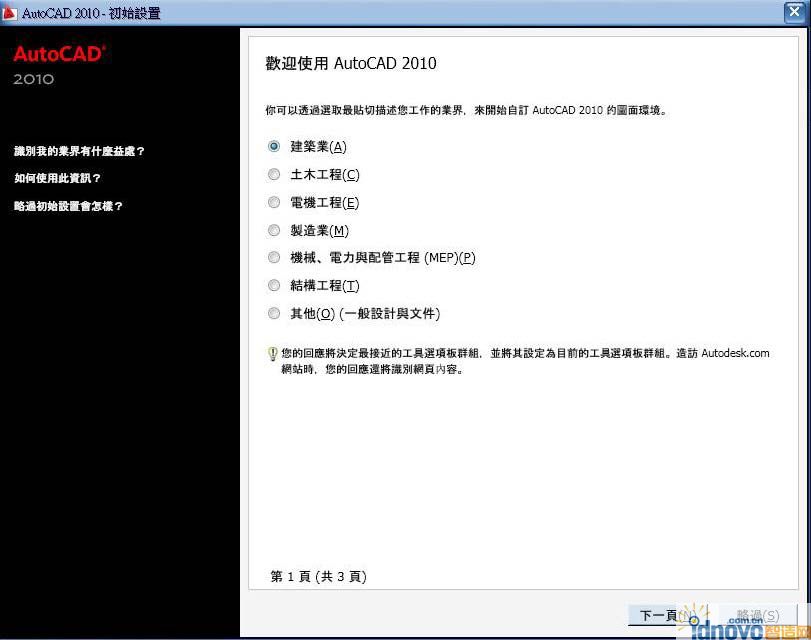

　　初次開啟AutoCAD 2010版本時，會跳出3頁初始設定，使用者可以按照自己工作的行業，來選擇制定繪圖工作環境，這功能非常貼心!

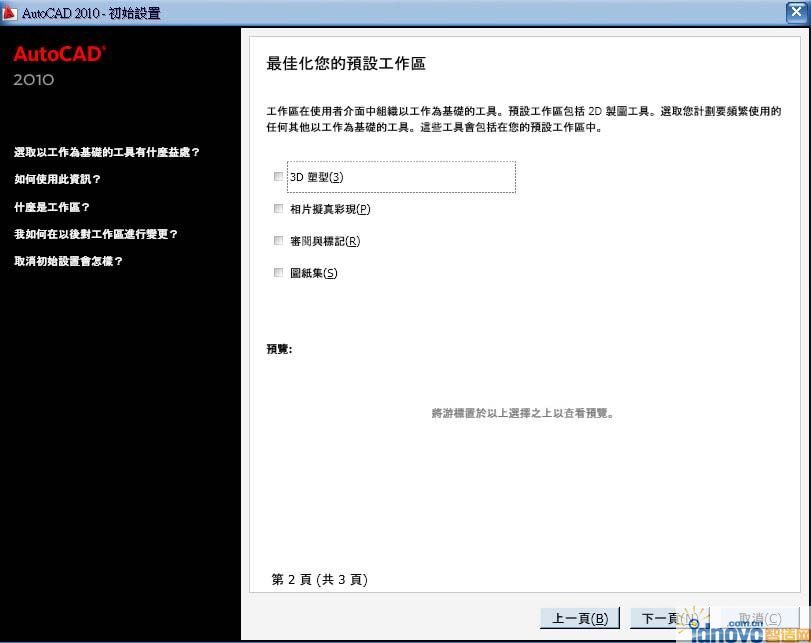

　　接下來選擇工作區，

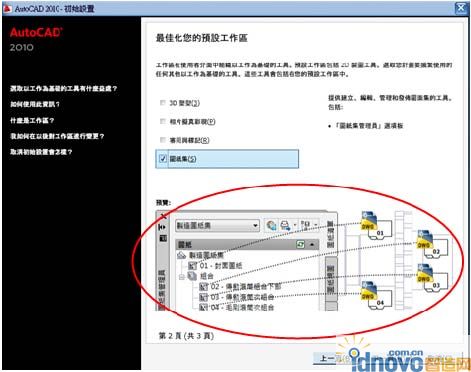

　　在一樣相同的畫面!可以讓你選取時預覽選擇的工作區效果，例如圖紙集，

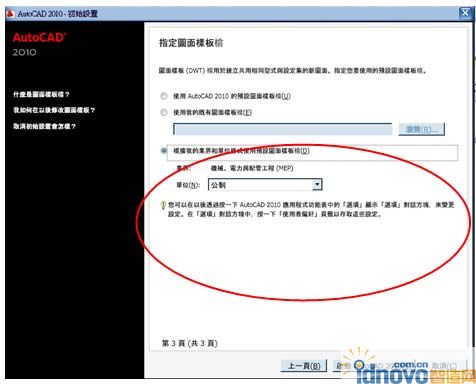

　　第三頁，設定圖紙樣板，完成啟動AutoCAD 2010開始體驗全新AutoCAD

　　“組合件”是最繁瑣的機械制圖類型，因?yàn)楸仨氁瑫r(shí)開啟好幾張零件圖進行制圖工作;尤其是零件名稱很類似(例如：PART1、PART2等)，零件圖面有多張時，幾乎不可能記住圖面，因?yàn)椴顒e只有在數字。

　　做組合圖的修改時，最傷腦筋的是同時需要開啟零件圖互修，要開多個檔案總管來進行預覽，往往需要花費許多時間才能找尋到需要開啟的圖。

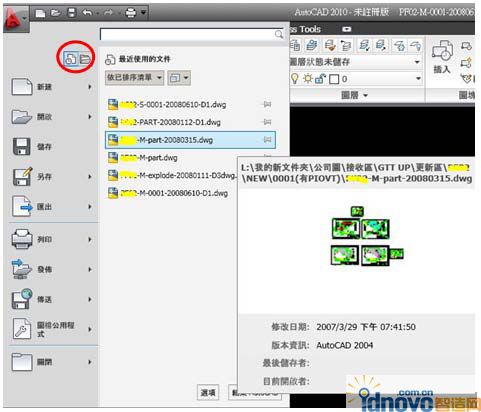

　　但AutoCAD 2010版全新功能，使用起來非常方便，只需將所有需要零件圖面一次開啟，就可隨時瀏覽“最近使用的文件”清單，還可預覽圖面，以免開錯檔案!(因?yàn)樾吞?hào)敏感，所以筆者做了處理)

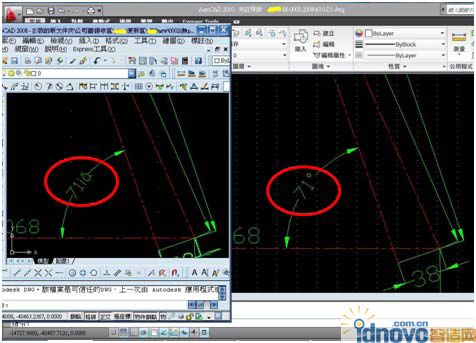

　　筆者還發現，AutoCAD版本越新，開啟舊圖兼容性越好(因?yàn)?008老是有符號呈現亂碼)，筆者常要開啟AutoCAD簡體版本 繪制的圖面來看，角度與±符號老是亂碼，實在令人傷腦筋，加上幾乎每次開啟時皆要再翻修一次圖面，頗浪費時間。

　　但是用了AutoCAD 2010版開啟相同檔案，兼容性更好，對筆者來說，減輕修改負擔。(因?yàn)樾吞?hào)敏感，所以做了處理)

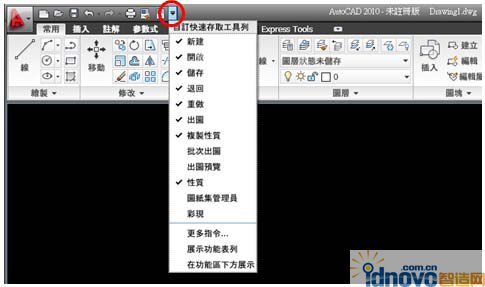

　　2010版工作界面最上一排，多了一個小倒三角形——“自定快速存取工具列”，可以把以下常用的指令勾選加入清單，保留在最上面一排，對于未熟悉軟件之使用者，是一個很好的 調用指令快捷方式!

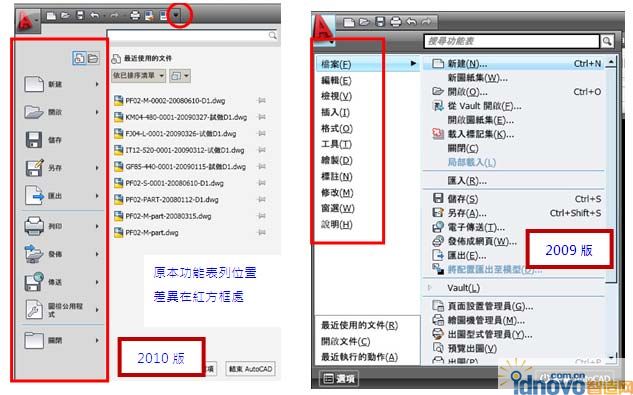

　　AutoCAD 2010版把功能表列改為可以「隱藏」或「展示」，選取自定快速存取工具列之 倒三角形箭頭 即可。

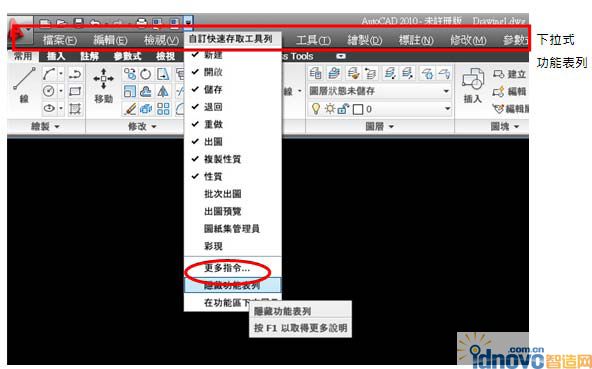

　　在“自定快速存取工具列”可以選取 功能表列 ，這樣功能表列可恢復顯示在舊位置，下方又可同時顯示最新版功能區，筆者認為有下拉式菜單能與新功能區并存，方便使用者慢慢習慣新功能!

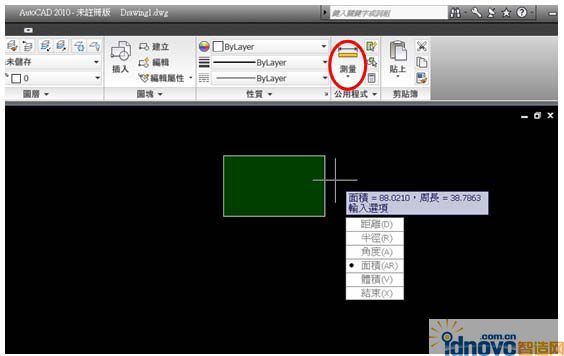

　　對于測量指令，AutoCAD 2010版也作了改革，之前的舊版本要算出面積，必須要另外使用AREA指令，且只能求得單次面積;

　　現在，只需以一個指令MEASUREGEOM，即可測量出多種測值，甚至累計結果;如：距離、半徑、角度、面積、體積……，對于繪制機械制圖之 平面展開圖 時可一個指令同時測量多種數值，節省步驟，有很大幫助!

　　AutoCAD 2010版新增 插入PDF文件 功能，可將PDF圖檔作為底圖參考;

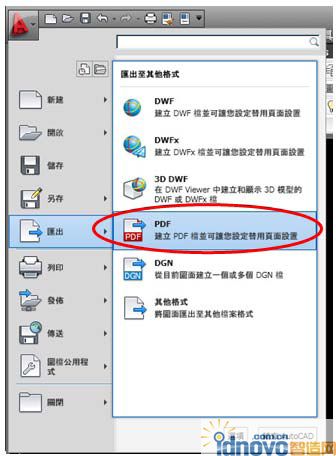

　　DWG圖面也可隨時出圖匯出成為PDF文件，甚至功能改善，匯出圖面時可選擇分辨率及帶著「圖層」信息。

　　而在機械產業，為了保護知識產權，客戶常僅提供PDF圖像作為底圖，制圖人員必須要多花費人力時間，將PDF轉為一般圖文件再插入軟件進行抄圖以取得圖面信息……有了 PDF參考底圖，這功能真的很方便，以后再也不用另外轉檔。

　　另外，直接輸出PDF文件功能也很好用，步驟節省許多，比用PLOT打印成PDF文件還快!

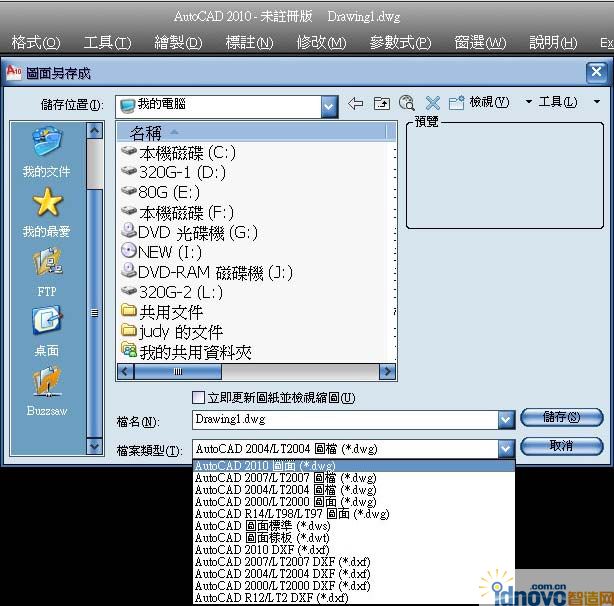

　　AutoCAD 2010版，在儲存檔案方面終于有了最新格式，它一樣支持R12.R14.2000存檔格式，這點非常重要，因?yàn)楹芏嗯浜系目蛻?hù)都是傳統產業，使用的DWG檔案版本也都是比較舊的版本!

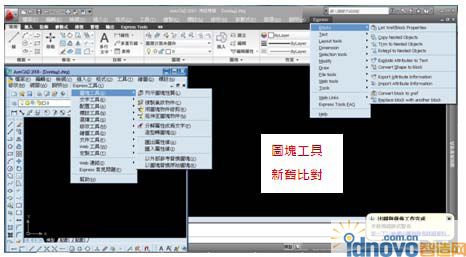

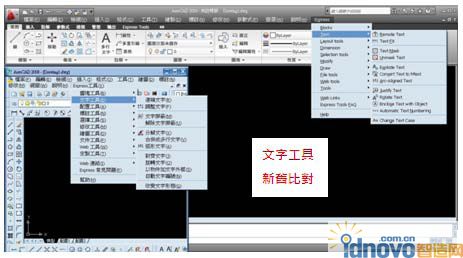

　　在Express方面，有許多指令相當好用，Express工具列以前只有英文指令名稱，沒有圖案圖標……AutoCAD 2010終于增加圖案圖標來區別指令，對于英文不熟的人可是一大福音!
