這里筆者所述的排料圖是用AutoCAD模擬在鋼板上切割零件所做的圖形;法蘭,是機械產品的一種基本、常用的聯接方式，通常人們也把用于這種聯接方式的零件叫“法蘭”，一般是圓盤型，圓周上鉆有若干孔。車間常用的法蘭是分四段制作的，所以法蘭的排料是最常見，最繁瑣的排料之一。經過一段時間的嘗試，筆者找到了一點法蘭排料的小竅門。

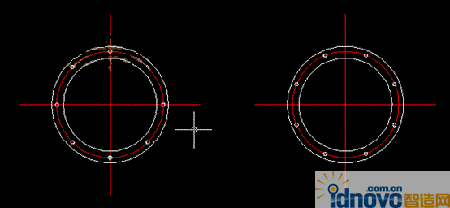

　　畫出法蘭，把法蘭旋轉合適的角度，避開法蘭上的螺絲孔(如圖)。

　　圖1

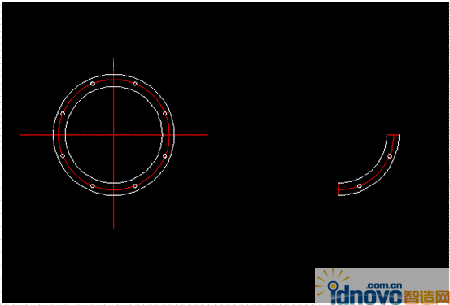

　　用修剪工具對旋轉好的法蘭進行修剪，只留下四分之一的部分(如圖)。

　　圖2

　　因?yàn)榉炙亩蔚姆ㄌm都是對稱的，所以只要用好其中的一段就可以了，筆者習慣用的是右下角的一段，修剪好了之后不要忘記把分段的部分變成切割線(白線)，現在把這一段做好的法蘭做成塊，方便以后的操作。

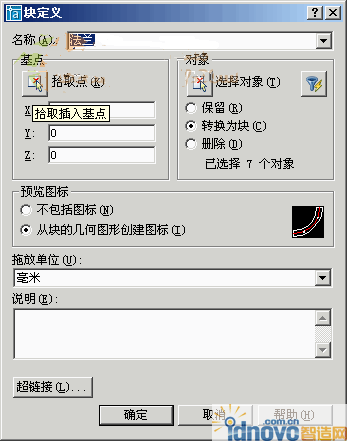

　　圈選這段做好的法蘭，點快捷鍵“B”創建塊，輸入名稱并拾取法蘭的一個端點作為基點，點確定完成塊的創建。

　　圖3

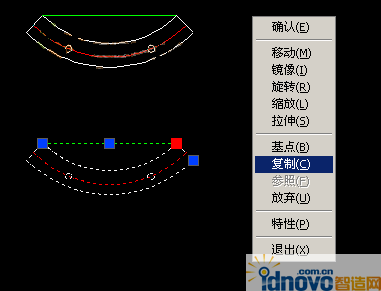

　　現在分段法蘭的塊已經做好了，用旋轉工具把法蘭塊順時針旋轉45度，水平放置，連接法蘭內徑端點做輔助線段，這里我們選取綠色作為輔助線的顏色。選中法蘭的塊與輔助線段，使用F8鍵打開正交，點擊其中的一個節點，右鍵使用移動-復制命令，在垂直方向上拉開一定距離復制同樣的塊與輔助線段(如圖)。

　　圖4
