CAD邊界曲面繪制演示

時間:2009-11-15 02:15:21 來源:

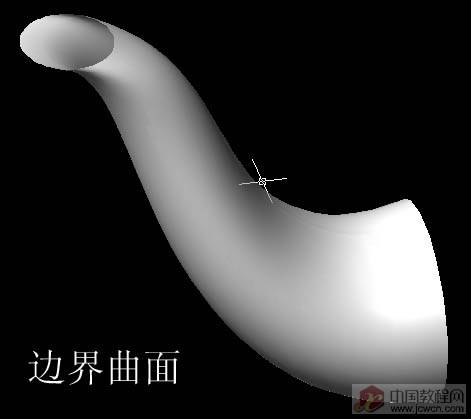

CAD：用邊界曲面制作茶壺口（圖一）

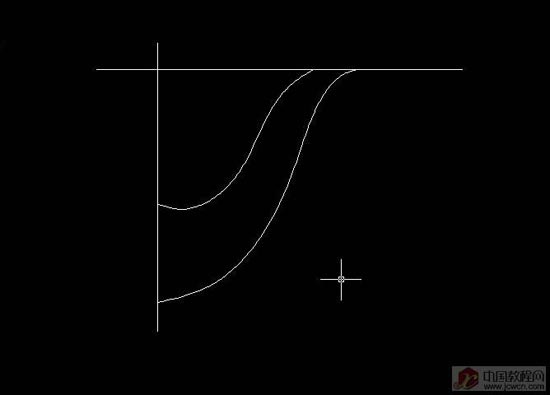

　　1、先用直線和樣條曲線繪制下圖!

CAD：用邊界曲面制作茶壺口（圖二）

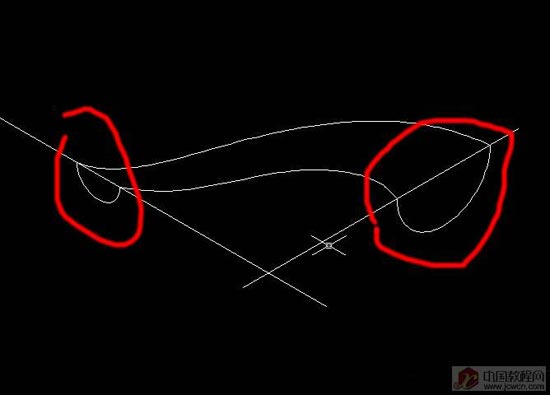

　　2、再轉換視圖!畫出如圖兩個半圓弧!

CAD：用邊界曲面制作茶壺口（圖三）

　　3、設變量SURFTAB1=15 SURFTAB2=30
　　再啟動邊界曲面,然后依次點擊圖中四條線!
　
CAD：用邊界曲面制作茶壺口（圖四）

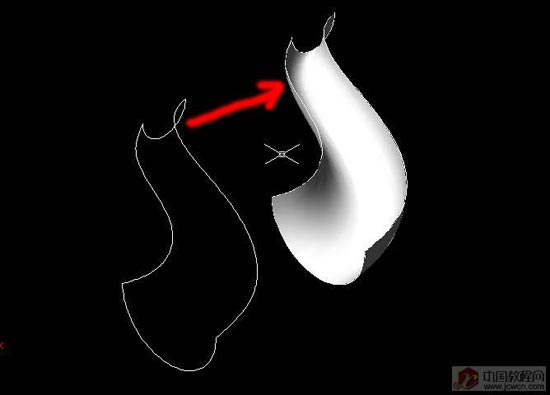

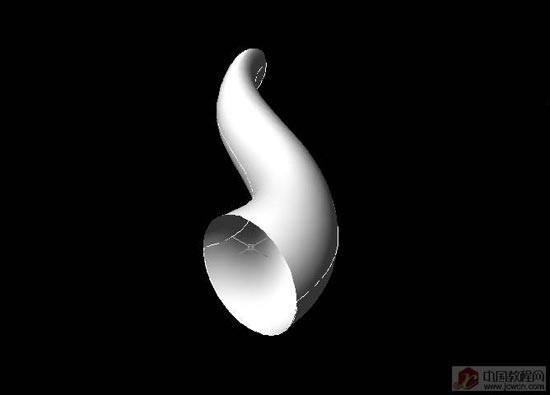

　　4、最后,鏡像一下就可以了

CAD：用邊界曲面制作茶壺口（圖五）
