注意：快捷鍵是CTRL+ALT+鼠標鍵,這個命令一定要記住快捷鍵，會對建模的效率有很大的提高，并且要熟練掌握。
下面畫一個簡單的東西來解釋下這個命令~

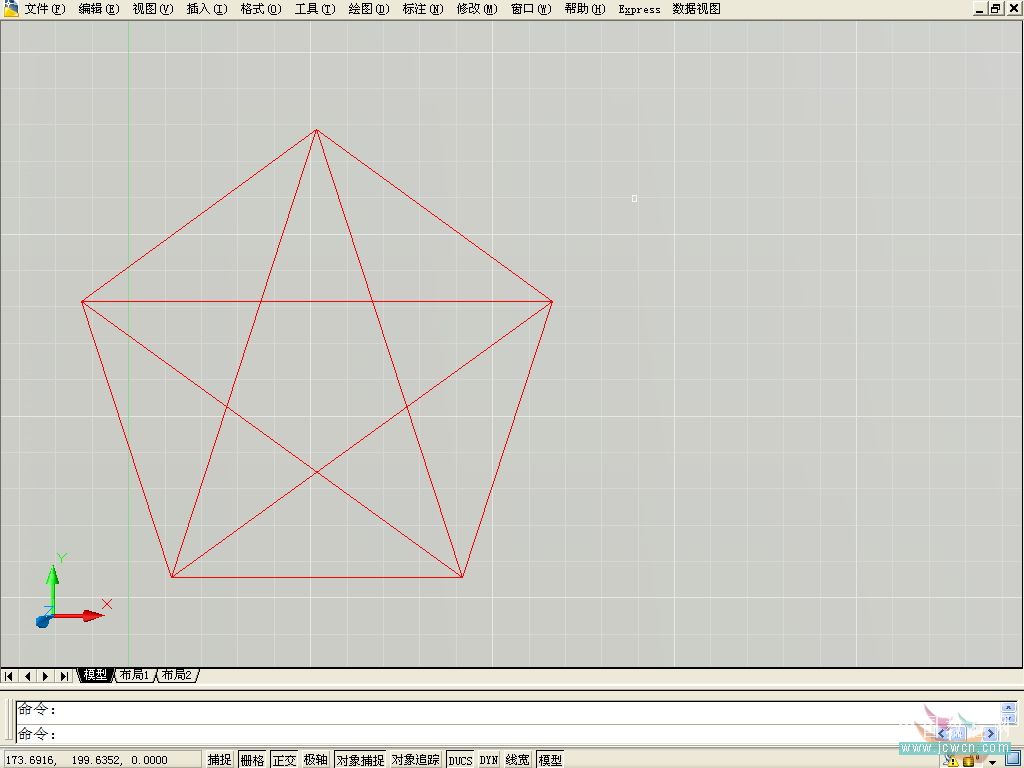

在平面里，隨便畫個東西，這個圖形沒有經過任何布爾運算，就是一個五邊形+幾條直線


2007-11-2 11:21

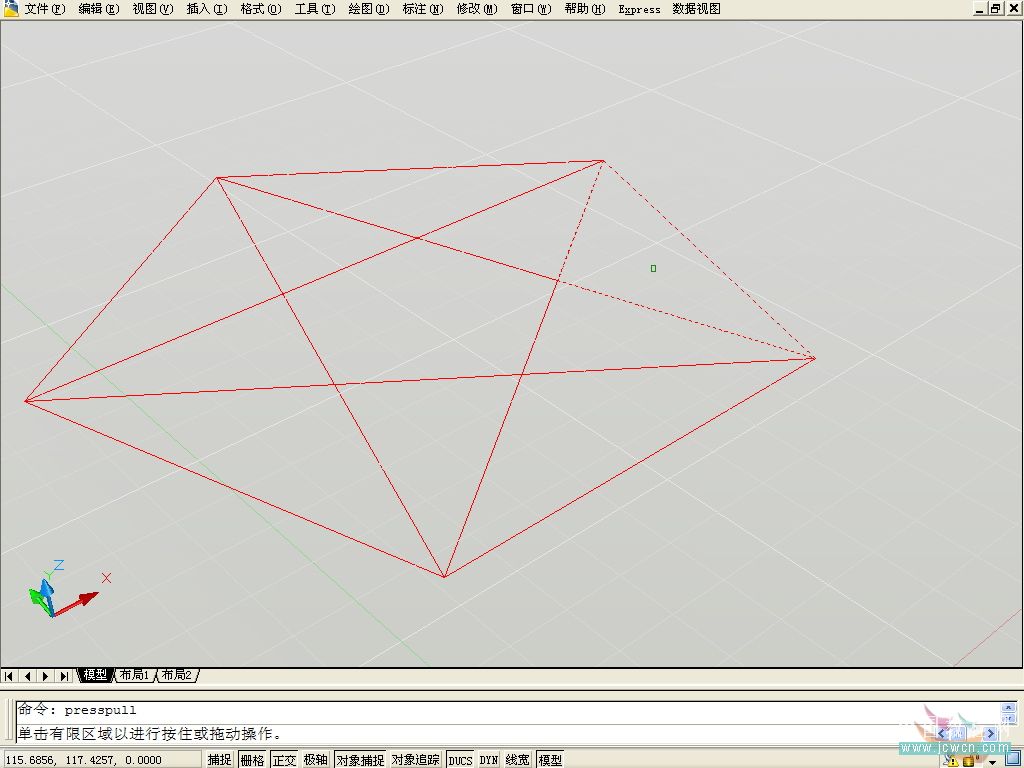

轉換到東南視圖，然后CTRL+ALT+鼠標鍵，注意我這里沒說是鼠標左鍵還是右鍵，因?yàn)楦静挥命c(diǎn)的！！，一直按住CTRL+ALT，然后移動鼠標到要拉的地方，可以看到有些區域變成虛線

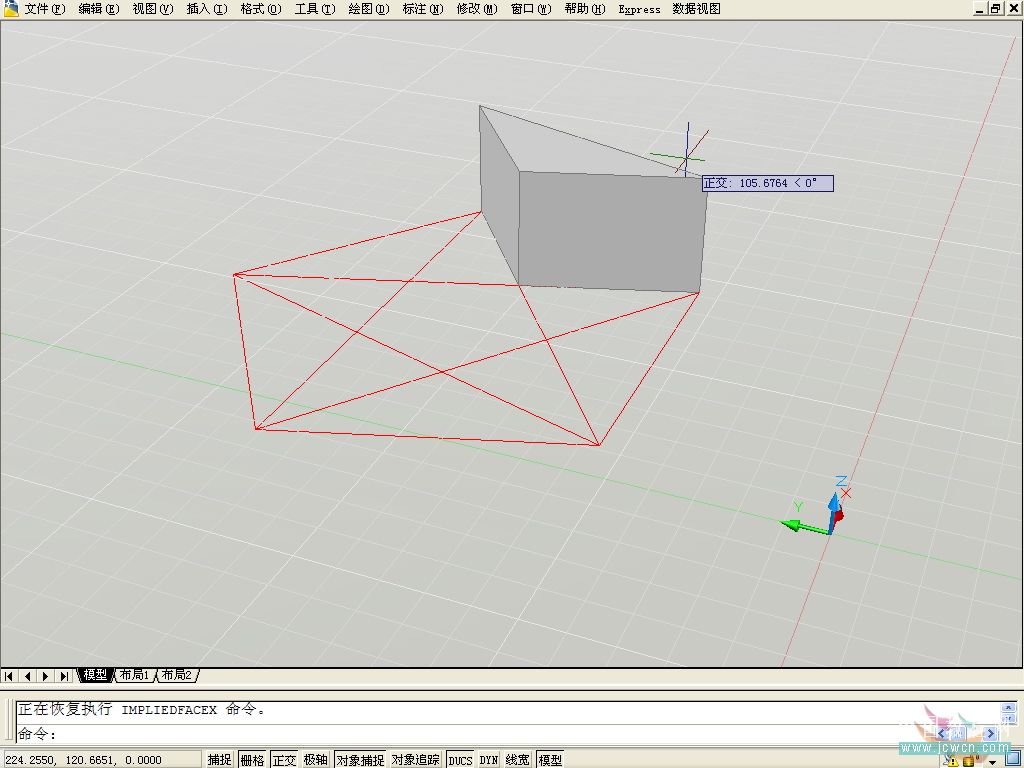

移動到你想拉的地方，好了，可以點鼠標左鍵了，然后拖動鼠標進行Z深度的操作，注意也可以直接輸入拉的高度，正、負都可以

 可以多拉幾個適應下新操作方法~鼠標往上往下都可

講到這里，有些朋友可能會問，這個命令跟以前的“拉伸”命令有什么區別？有區別！！聽我慢慢道來
1、不用進行面域，在剛才進行操作的時候，大家可以看一下命令欄，在CTRL+ALT+鼠標進行拉伸的時候，已經自動進行了面域！
2、不用進行布爾運算，CAD會自動根據物體的法線方向進行計算，如果跟物體的法線方向一致，那么會是并集，如果跟物體的法線方向相反，會是差集。
3、重要的一點，拉出來的東西可以再次進行CTRL+ALT+鼠標操作，什么概念？也就是說可以再次進行拉伸操作，不用象以前那樣，如果一個實體長了或者短了一截，需要再次復制面，然后拉伸，再進行并集或者差集。

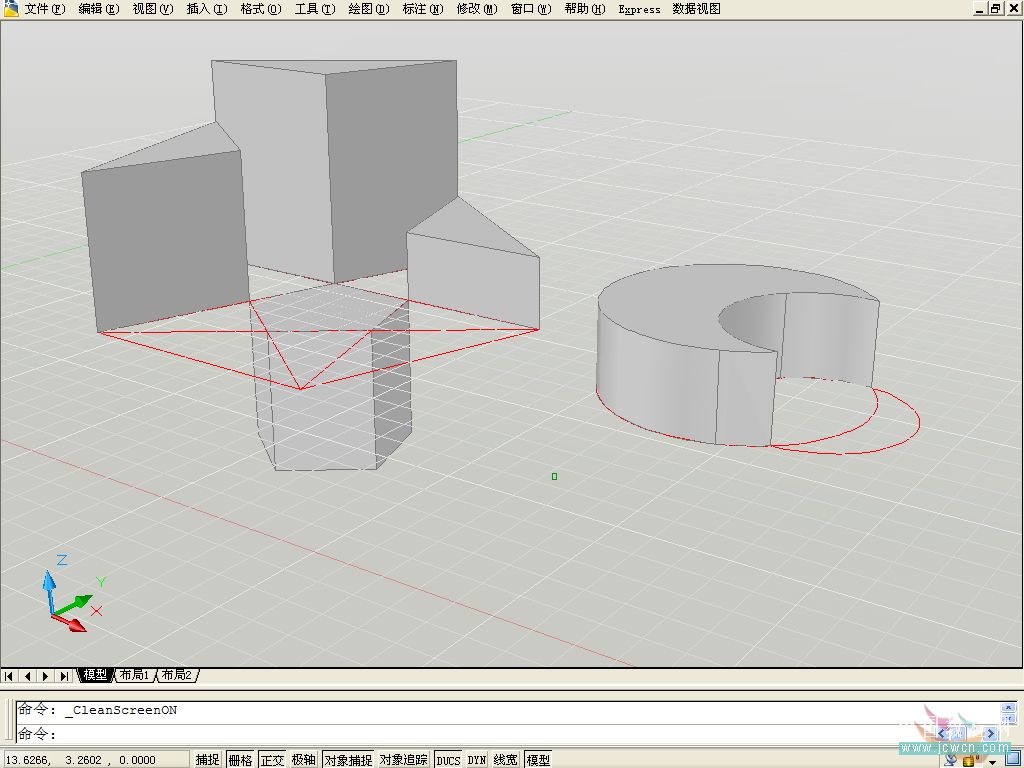

再發幾張圖，解釋一下以上3點

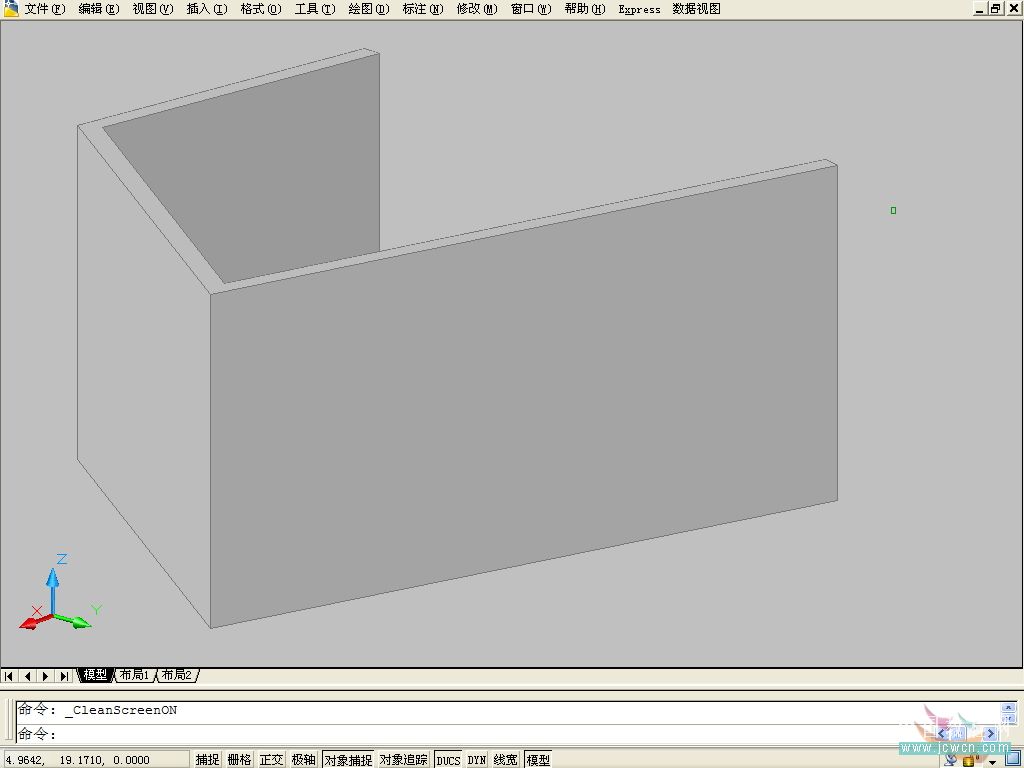

比如這是一個斜墻體，現在需要在斜墻上開個洞，你用原來的方法想想會怎么操作？

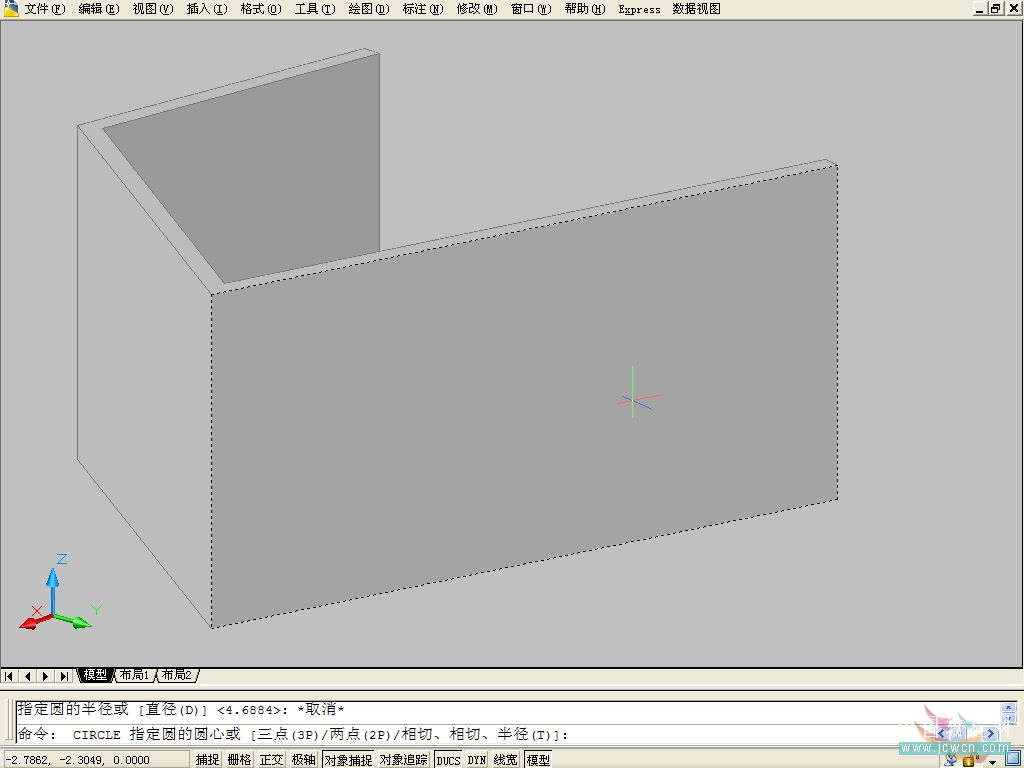

打開動態UCS（快捷F6），暫時把UCS定在斜墻上，然后畫個圓（動態UCS也是新功能，以后詳細介紹）


2007-11-2 11:26

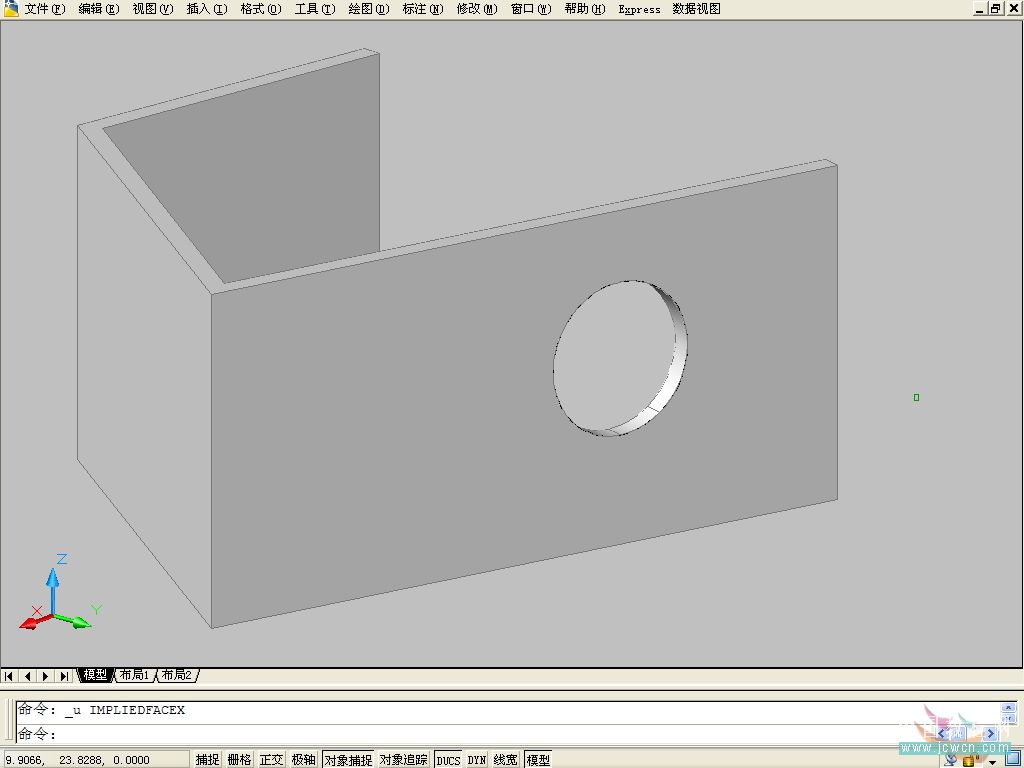

用新方法去拉它，我們是需要打洞，所以往物體法線反方向拉

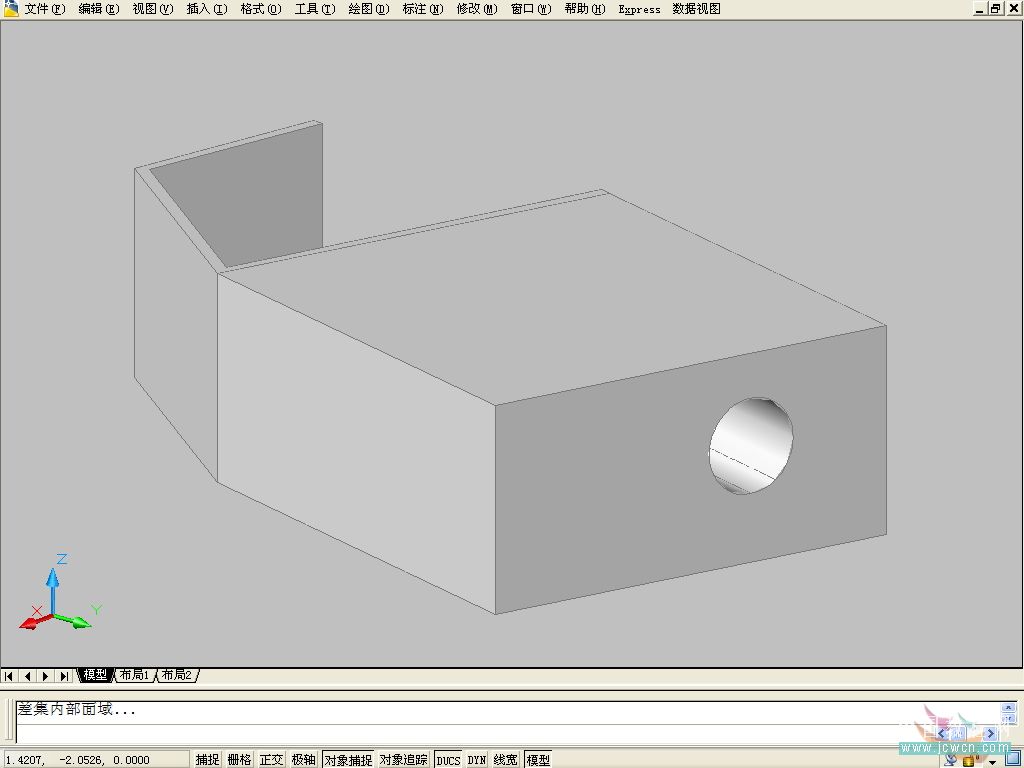

我再拉~把剛才經過運算的墻體加厚
