AutoCAD中的文字處理命令只能使文字呈直線狀態分布。要想排出沿曲線分布(如環狀分布)的文字，僅使用文字處理命令非常困難。此時如果使用測量命令(Measure)，將會使問題變得容易。其具體實現步驟如下：
　　1.先用文本創建命令(Text)寫1個字符，其插入點定義為中心或底邊中心(在Justify子命令中選擇Middle或Center)，文字旋轉角度定義為180o。
　　2.將上述字符用塊定義命令(Block)定義為1個塊，塊的插入點就選擇字符創建時的插入點。
　　3.用Pline命令繪制出文字分布的路徑(如果是作圓弧或環狀分布，則使用Arc或Circle繪制一段圓弧或一個圓)。
　　4.使用Measure命令，選取文字分布的路徑，并選擇Block子項，給出文字分布的間距后，便按此間距(曲線長度)逐一插入上述定義的塊。
　　5.使用分解命令(Explode)將插入的文字塊全部分解。
　　6.使用文本編輯命令(DDEdit)逐個將分解后的字符修改為欲排列的字符串。
　　7.刪除作為文字分布路徑的曲線實體。
　　以上操作需要注意以下幾點：
　　第一，繪制文字分布路徑時，要根據文字之間的間距(在響應Measure命令的"Segment length:"提問時，是指相鄰2個插入點之間沿文字分布路徑的距離)繪制足夠長的曲線，并在第一個插入點之前增加一個字符間距長度的曲線，因?yàn)榍€端點處不會插入塊。
　　第二，在Measure命令中選取作為文字分布路徑的實體時，選取點所在端即為字符塊插入的起始端。按照文字自左至右的書寫原則，選取文字分布路徑實體時應把選取點放在其左側。
　　第三，在響應Measure命令的"Align block with object?< Y >"時，若采用默認值"Y"，則文字將隨分布曲線改變角度，保持與分布曲線垂直(這種情況下創建作為塊的字符時，其旋轉角度要定義為180°，否則插入后文字將會是倒立的); 若選擇N，則所有文字都保持同一個角度(即定義塊時的角度)。
　　以上處理文字沿曲線分布的技巧同樣適用于各種圖形，例如沿公路路線標注的里程樁符號以及一些由特殊符號組成的線型，但不能作為鐵路線型，除非這條鐵路是直線，因?yàn)椴迦氲姆栔荒苄D(zhuǎn)而不能變形。

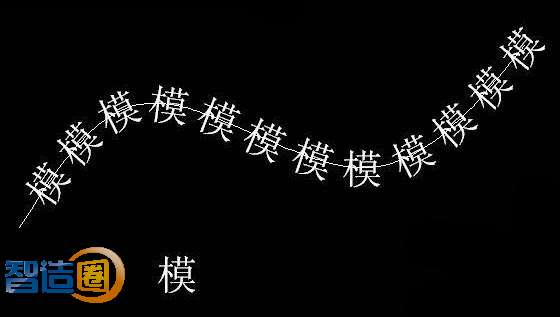

效果圖
