機件的表達方法 ---剖視圖的教學要點(3):剖視圖的種類

時間:2009-12-25 11:35:00 來源:

一、全剖視圖



1、概念：用剖切面完全地剖開物體所得的剖視圖。



掌握幾點:

（1）“完全地剖開”是指將機件完整的切開，而不是只切某一部分。

（2）可以是一個或多個剖切面，因此又分為：

單一剖的全剖視圖 、階梯剖的全剖視圖、旋轉剖的全剖視圖



2、適用范圍：常用于表達內形比較復雜、外形比較簡單的不對稱零件。



應用舉例：













評講:

這是一種典型的例題,其解題方法是:

1、形體分析，

2、注意剖切方法，剖切面的數量和位置，本題中機件前后對稱，其外形簡單，內部復雜，只需用一個剖切面通過物體的前后對稱平面進行剖切，故采用單一剖。

3、物體剖開后，分析斷面的形狀

4、畫法：虛線變實線（物體剖開后內部形狀變得可見），在斷面上打剖面線。物體剖開后，其外形線不畫。

5、判斷可見性

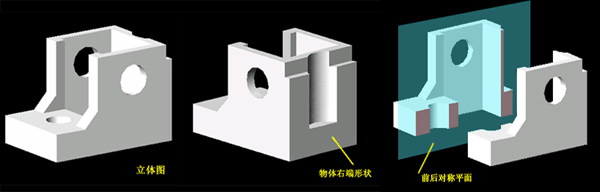

立體圖：



答案：



二、半剖視圖



1、 #p#分頁標題#e#概念：

當零件具有對稱平面時,向垂直于對稱平面的投影面上投射所得到的圖形，可以對稱中心線為界，一半畫成剖視，另一半畫成視圖。



掌握幾點:

     （1）“當零件具有對稱平面”是指半剖所表達的機件是對稱或或基本對稱機件。

     （2）半剖視圖所在的投影面是垂直于對稱平面。

     （3）以對稱中心線為界，

一半畫成剖視，表達機件的內形；

另一半畫成視圖，表達機件的外形。



2、適用范圍：

由于半剖視圖既充分的表達了機件的內部形狀，又保留了機件的外部形狀，所以常采用它來表達內外部形狀都比較復雜的對稱機件。當機件的形狀接近于對稱，且不對稱的部分已另有圖形表達清楚時，也可以畫成半剖視圖。

3、注意：

（1）視圖與剖視圖的分界線應是對稱中心線（細點畫線），而不應畫成粗實線，也不應與輪廓線重合；如果機件的對稱中心正好有一條輪廓線，此機件不適合使用半剖視圖繪制。

（2）機件的內部形狀在半剖視圖中已表達清楚，在另一半視圖上就不必再畫出虛線，但對于孔或槽等，應畫出中心線的位置。



應用舉例：









#p#分頁標題#e#

講解：

其解題方法是:

1、形體分析，物體左右對稱。

2、注意剖切方法，多采用單一剖，剖切位置如圖所示。

3、物體剖開后，分析斷面的形狀

4、畫法：

（1）視圖與剖視圖的分界線應是對稱中心線（細點畫線），而不應畫成粗實線；

（2）機件的內部形狀在半剖視圖中已表達清楚，在另一半視圖上就不必再畫出虛線，但對于孔或槽等，應畫出中心線的位置。



5、判斷可見性



6、標注：將俯視圖畫成半剖時，應標注名稱、剖切位置，（答案中示標注）這是因為剖切面不是物體的對稱平面，主視圖畫化成半剖后可以省略標注。

想一想：這是為什么？

立體圖：



答案：
