今天早上，接到一個省院客戶的圖紙，只要繪制的圓弧都變成折線，客戶來問我，怎么這樣 ，一開始以為是我們軟件，后來開發小楊說了，也看了半徑可以標注，那肯定是圓弧，估計是不是哪個變量變了，然后我百度一下，是這么說：

         CAD繪制的圓弧都變成折線是AutoCAD為了提高顯示速度將曲線用折線代替的一種措施，這只是顯示上的一種錯覺，其實顯示為折線的對像依然是曲線，打印出來依然是曲線，只是難看而己，沒有關系的。

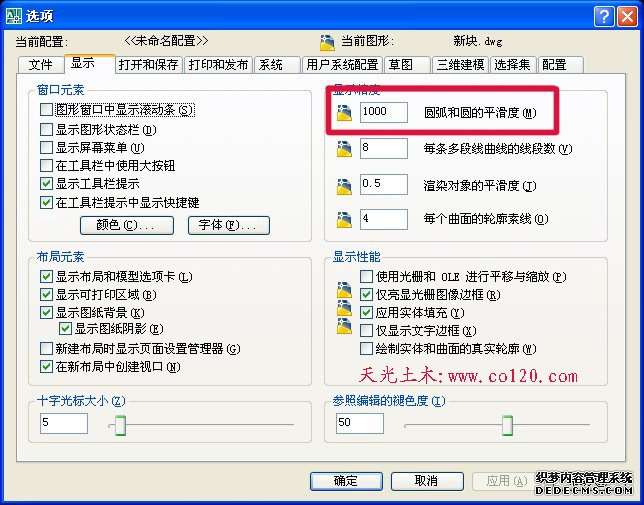

         解決辦法：找到AutoCAD菜單，工具---選項，打開CAD配置對話框，選中“顯示”選項卡，將“圓和圓弧的平滑度”值設為1000后再打開相應的DWG文件，用重新生成命令“regen”，試試看應該可以解決。
