高級金屬、真實金屬與mirror方式渲染時的區別：高級金屬的反光度宜為50～80，當80以上時發光很亮，相當于真實金屬渲染的效果。而mirror方式，則反光度宜低（即使0值也可），如果反光度過高則就成為透明體了。

mirror方式的反光度在50左右都是金屬體，而透明度影響不大。金屬件的鏡像效果取決于地板是否為“全局”控制，如果是則有，如果附材質就沒有。但是為了出現地板的反射，則可設地板反射率大于“1”的值。（圖8）的地板是附了材質的，而螺絲或絲帽的是由三維線框的黃色、Bylayer色、31#色、 255#色決定的。它們的反射是因為地板設置折射率為1.980后出現的折射的效果。

3、用“全局”控制線框色與金屬材質混合渲染

下面（圖9）是CAD自帶金屬材質與用顏色混合渲染的效果。對于CAD自帶的銅、青銅、黃銅、鋼材質，在材質編輯器的“樣板”中采用“高級金屬”，環境光、漫射項中鉤選“隨對象”，反光度80左右，其它參數為默認值；對于用顏色作為材質的，“全局”設置為mirror方式，反光度1，不透明100。（如果“全局”設置：高級金屬方式，反光度80，不透明100，也略同于mirror方式渲染的效果。）

附：材質或線框顏色號后的渲染圖

4、用外來金屬材質渲染金屬件

應用外來金屬圖片作為材質渲染金屬件時，在材質編輯器的“樣板”中不能采用“真實”渲染方式，那樣渲染的彩圖不能反映金屬效果。而應采用“高級金屬”方式，環境光、漫射項中鉤選“隨對象”，反光度值宜低，其它參數為默認值，而“紋理貼圖”的“圖位調整”中宜采用“比例”放縮，一般不要采用“按對象放縮 ”，否則渲染的效果難看。下面是外來的黃金圖片（圖10）。

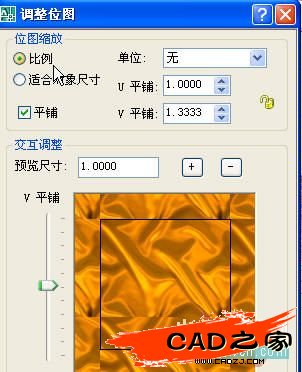

“圖位調整”的示意如（圖11）所示。

上面的黃金圖片依次分別“新建材質”后，附給構件時，在材質編輯器的“樣板”中采用“高級金屬”方式，在“紋理貼圖”的“圖位調整”中采用“比例”放縮，其渲染的效果如（圖12）所示：

二、玻璃材質的渲染技巧

1、采用CAD自帶的玻璃材質

在“面板—門和窗材質 –樣例”中，07版的玻璃材質只有：玻璃鑲嵌-透明一種，而在“面板—門和窗-材質庫”中卻有11種。日常生活中常用的玻璃材質有：玻璃鑲嵌-透明、玻璃鑲嵌-2(3)、玻璃鑲嵌-鏡面、玻璃鑲嵌-夾絲、玻璃鑲嵌-反射鍍膜等等，它們有各自的特點。

渲染設置：在材質編輯器的“樣板”中一般是默認方式“即Class-Clear”當需要鏡像時，可選擇“mirror”項，其它參數一般也是默認值。但是當渲染件有色澤要求時，在“漫射”項中必須鉤選“隨對象”選項?，F以下面的玻璃器皿渲染（圖13）簡要說明之。

上面7個玻璃器皿，由于選用的玻璃材質不同，其渲染效果隨之變化：

魚缸：第一排的是采用“玻璃鑲嵌-透明”材質，而第二排則為“玻璃鑲嵌-夾絲”材質，看缸內的金魚和魚草可知其色澤深淺的變化。

玻璃缸、筒杯和第一排的高瓶，都是采用“玻璃鑲嵌-3”材質，而渲染的色澤卻隨器皿的（白色、洋紅、綠色、青色、黃色）三維線框色而變化。

第二排的高瓶，是采用“玻璃鑲嵌-鏡面”材質渲染，其特點反映了左右兩邊的綠色玻璃缸和黃色筒杯的顏色。

上下排的高頸酒瓶都是采用“玻璃鑲嵌-反射鍍模”材質渲染的，因反射環境，其色澤略有變化。
