AutoCAD標注樣式的國標設置方法

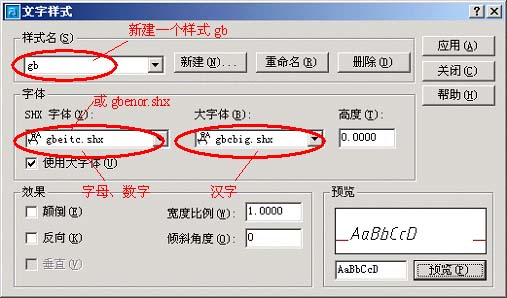

文字樣式的設置：AutoCAD中應優先考慮*.shx即AutoCAD的專用字體（SHX字體），少使用Windows下的TrueType字體（TTF字體）。下圖是符合國標的文字樣式。
圖1
尺寸樣式的設置：第一步設置公共參數，第二步分別設置各子樣式的參數。
第一步：設置公共參數（1~5） CAD設計論壇*i&q R%P n)a }8W ?&M

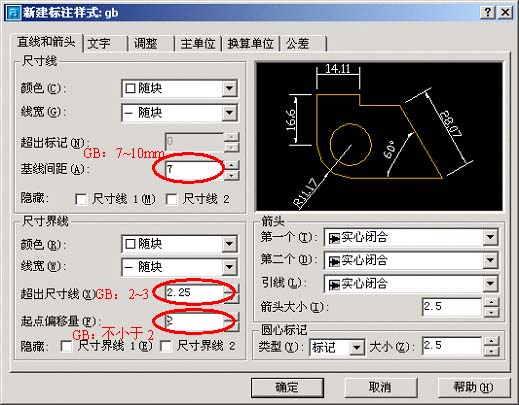

1，新建gb樣式，在“直線和箭頭”卡片上設置尺寸線、尺寸界線等參數如圖。
圖中起點偏移量為建筑圖的標準，如果是機械圖，可以按默認值不變。
尺寸樣式的設置：第一步設置公共參數，第二步分別設置各子樣式的參數。
第一步：設置公共參數（1~5） CAD設計論壇*i&q R%P n)a }8W ?&M
1，新建gb樣式，在“直線和箭頭”卡片上設置尺寸線、尺寸界線等參數如圖。
圖中起點偏移量為建筑圖的標準，如果是機械圖，可以按默認值不變。
圖2

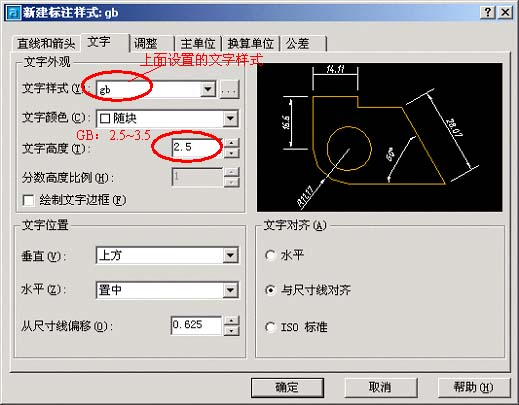

2，選擇尺寸文字樣式
2，選擇尺寸文字樣式
圖3

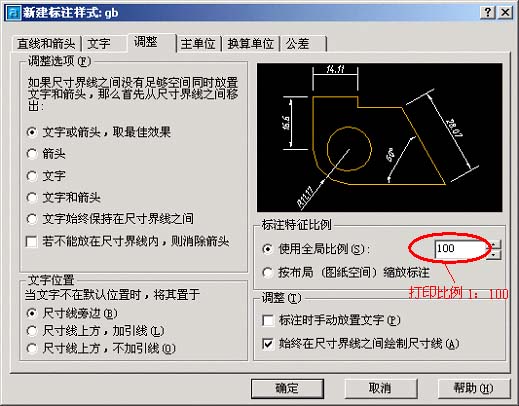

3，考慮標注比例因子
比例因子DIMSCALE取比例的倒數，如出圖比例為1：50，DIMSCALE=50；如出圖比例為1：100，DIMSCALE=100……，這是在模型空間出圖的情況。如果利用布局，則選擇“按布局（圖紙空間）縮放標注”，不必指定DIMSCALE的值。CAD之家 www.66xx77.com
3，考慮標注比例因子
比例因子DIMSCALE取比例的倒數，如出圖比例為1：50，DIMSCALE=50；如出圖比例為1：100，DIMSCALE=100……，這是在模型空間出圖的情況。如果利用布局，則選擇“按布局（圖紙空間）縮放標注”，不必指定DIMSCALE的值。CAD之家 www.66xx77.com
圖4

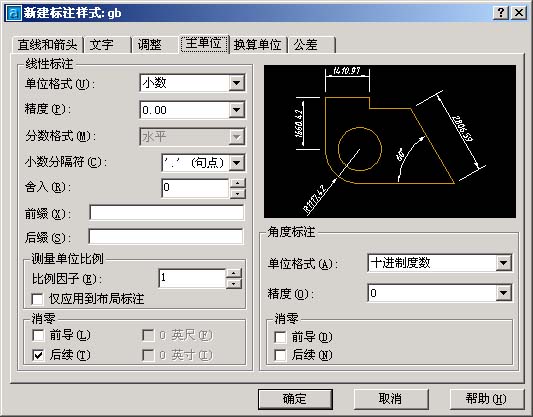

4，單位可以是缺省值
4，單位可以是缺省值
圖5

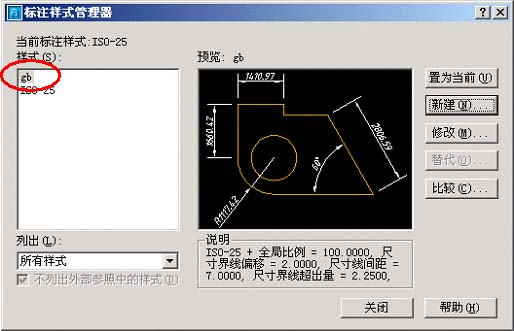

，公共參數設置完畢，點擊“確定”，返回上一級對話框，看到新建的gb樣式。 B
，公共參數設置完畢，點擊“確定”，返回上一級對話框，看到新建的gb樣式。 B
圖6
第二步：分別設置各子樣式（6~14）：線性標注、直徑標注、半徑標注、角度標注 Q b7q2U.R ~ O

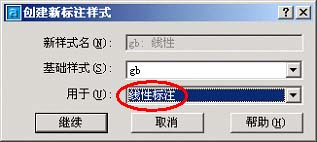

6，設置線性尺性標子樣式
緊接5繼續“新建”，在“用于”下選擇“線性標注”。
第二步：分別設置各子樣式（6~14）：線性標注、直徑標注、半徑標注、角度標注 Q b7q2U.R ~ O
6，設置線性尺性標子樣式
緊接5繼續“新建”，在“用于”下選擇“線性標注”。
圖7

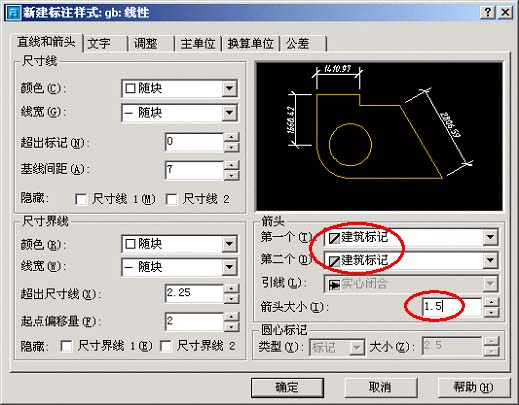

7，點擊“繼續”，為線性標注設置參數。
c y
對于建筑圖，只需修改箭頭為建筑標記，同時將箭頭大小的值改小一些。此處的值為斜線的水平投影長度，國標要求斜線長2~3mm。
t
其他所有參數均按公共參數設置，如果為機械圖，箭頭及其大小也不必改。
7，點擊“繼續”，為線性標注設置參數。
c y
對于建筑圖，只需修改箭頭為建筑標記，同時將箭頭大小的值改小一些。此處的值為斜線的水平投影長度，國標要求斜線長2~3mm。
t
其他所有參數均按公共參數設置，如果為機械圖，箭頭及其大小也不必改。
圖87

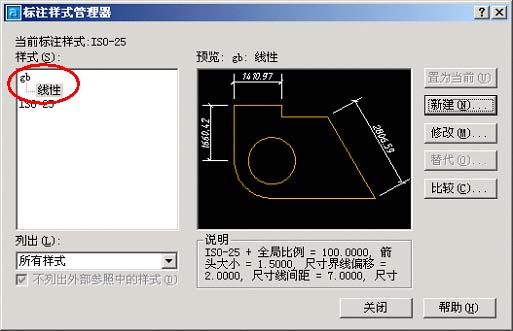

8，點擊確定，看到gb樣式下的線性標注子樣式。
8，點擊確定，看到gb樣式下的線性標注子樣式。
圖9
