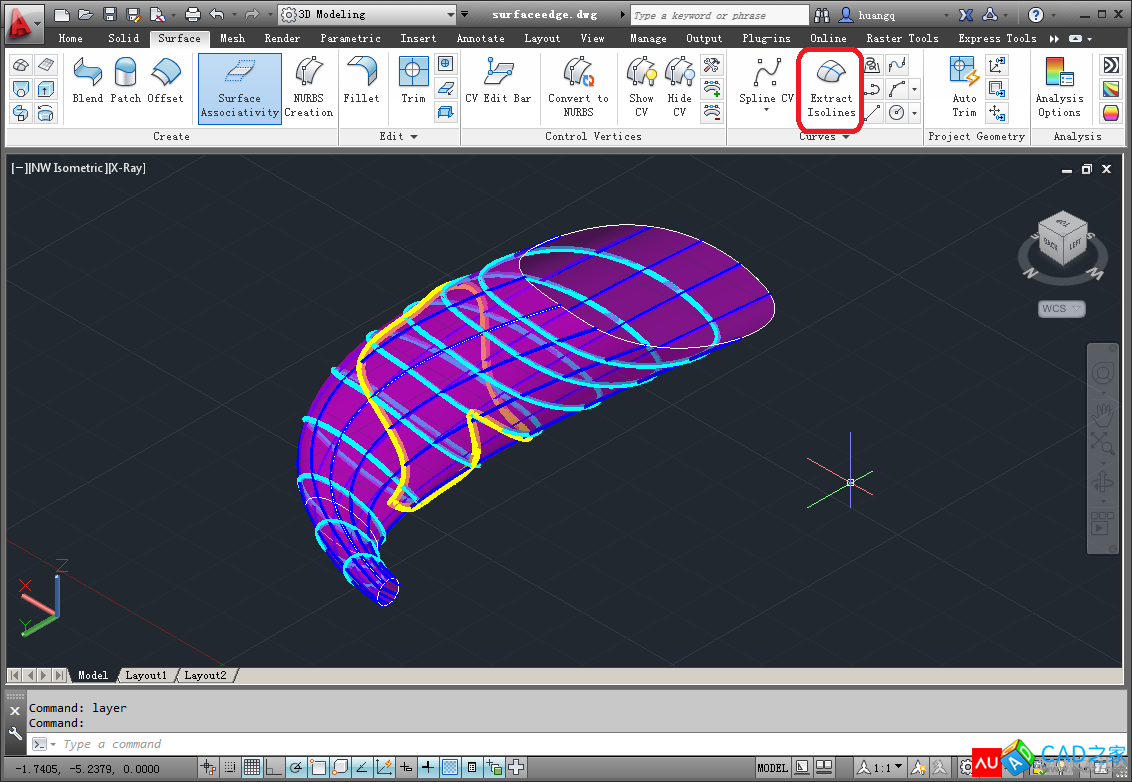

AutoCAD 2013現在可以提取曲面及實體表面的素線了，命令位置在下圖紅框處，命令名為SURFEXTRACTCURVE。如下圖所示，紫色為一曲面，天藍色及藍色分別為在曲面兩個方向上提取的素線。在執行該命令時可以輸入D選項來切換提取素線的方向。

除了可以提取素線，該命令還有一個S選項，這個選項可以幫助你在曲面上繪制樣條曲線。下圖中的黃色線條即沿著曲面繪制的樣條曲線。

體驗一下吧，感覺這個功能還是有點酷的。

討論：

其實我還真不了解哪些行業需要提取曲面的素線，但感覺這個功能挺好的，例如想建個編織模型就可以采用這種方法了。但想到編織模型我就又糊涂了，嘔吐客為什么不不提供一次提取曲面當前設置所顯示的所有曲面？手工逐條提取豈不是太麻煩？
