在autocad繪圖過程中,有時需要輸入相對于上一條直線的角度,直線長度已知,請問除了旋轉和動手計算以外還有沒有其他方法?

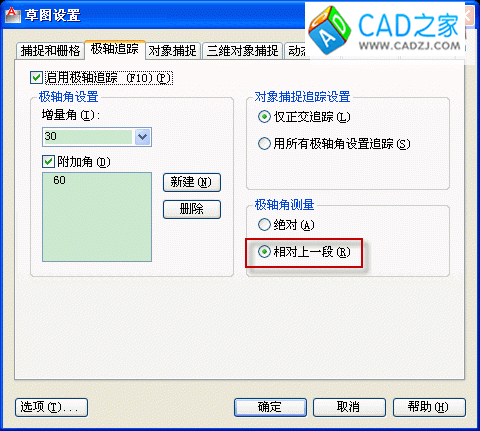

第一步:在草圖設置里,把極軸角測量設置為相對上一段,設置過程如下圖所示

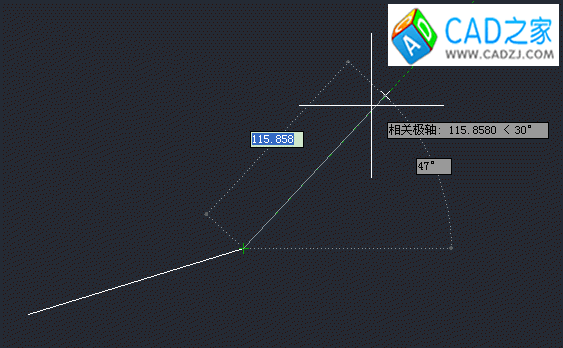

第二步:在畫圖時,把極軸、對象捕捉、對象追蹤、DYN(動態輸入)全打開,畫第二條線時,就可以看到相關極軸的值,有了方向后,用方向距離輸入法,輸入長度即可。如下圖所示

注:1、相關極軸的角度可以設置,跟普通極軸追蹤設置方法相同
2、圖中47度為絕對角度,30度是相關角度
