以前記得cad可以選中一個較復雜的圖形之后，然后點打斷或者打斷于點就可以刪除掉自己想刪除的線段，具體怎么操作
比如我想把圓的下半部分刪去，具體怎么操作呢？

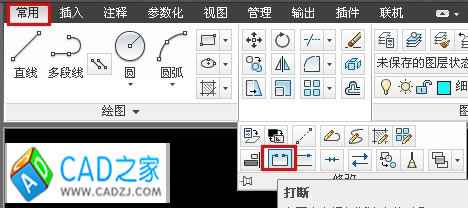

在功能區常用選項板—修改面板—打斷圖標 或者在命令行輸入快捷鍵BR
選擇要編輯的圖形—激活第一個打斷點（F）選項—指定第二個打斷點（如下圖所示）
注意：打斷圓或者圓弧時，兩個打斷點的選取是按照逆時針的方向進行選取的
