為什么我用cad拉伸命令拉伸截面時卻拉伸不出實體？截面已經創建好了啊，也是封閉的！就是拉伸不出實體圖形，只能拉伸處一個面。在哪里可以設置呢？
CAD中拉伸實體需要對所拉伸的截面創建面域才能拉伸出我們想要的實體。

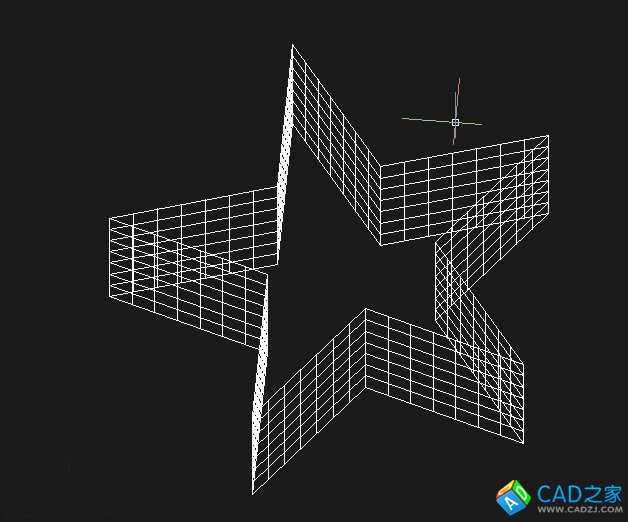

例如我們繪制一個五角星，選擇【拉伸】框選圖形指定高度，如圖所示：

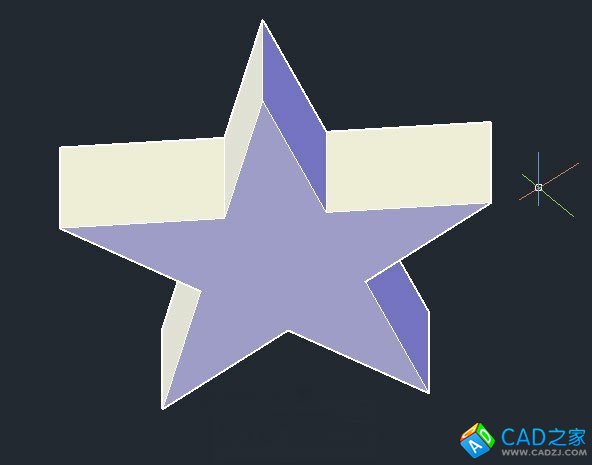

輸入“reg”框選繪制的五角星線條，回車，更改視覺樣式為概念或是真實就會發現視圖中發生了變化，這時在次拉伸效果就出來了。
