最近萌出養魚的念頭，潛水于各大水族論壇，受到眾“DIY毒”刺激，設計了此過濾系統。利用周日閑時，五月構思，七月施工（一下午做完），于本月正式投入使用。

1. 水循環構想

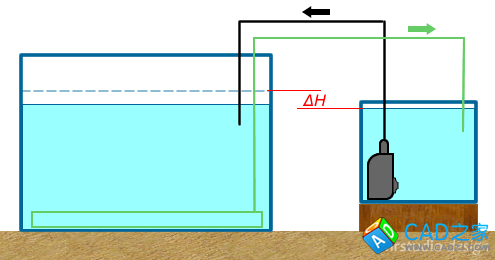

主缸布置DIY底濾，小缸用于進一步過濾（主要為生化過濾）。為避免振動等對主缸生物的影響，水泵置于濾缸，用以制造水位差 ΔH而形成虹吸，讓主缸被動出水。

*主缸：480*240*350mm，濾缸：240*140*205mm




預備材料：四分管4米、三通5個、彎頭8個、球閥2個、堵頭3個（以上均為UPVC材料）、UPVC專用膠水一罐（未使用）、創星PH-300水泵、塑料軟管等。



DIY工具：手鋸、電鉆、銼刀等。



*發現UPVC管件連接緊密，整個管路未用任何膠水
注：用膠水粘牢是為了使PVC連接處承受起自來水供水壓力，這里不用膠粘，水也不會滲漏。




2. 底濾布置

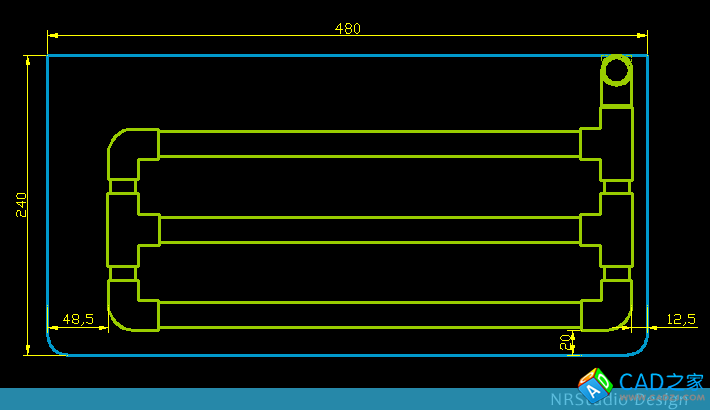

俯視圖

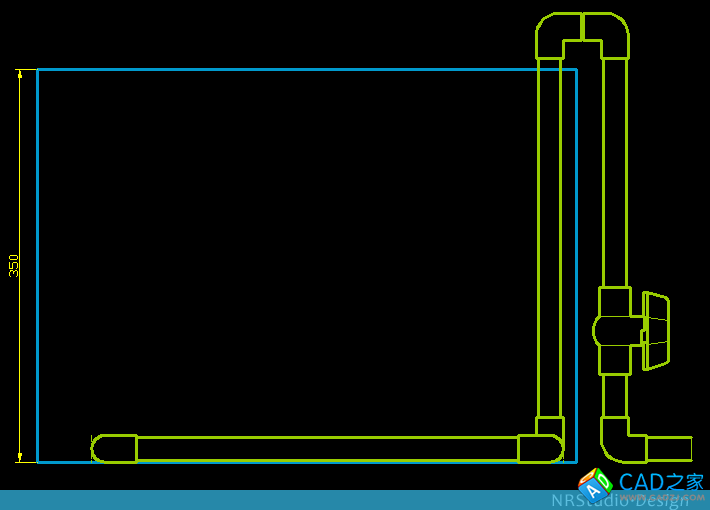

主視圖



底濾管鉆孔方法嘗試：根據到出水總管的距離，對底濾管鉆孔。每一組的孔徑、孔數和組合不定（憑感覺^^），一般規則為距離出水總管的距離越遠，孔徑越大，孔距越小。反常規地采取了向下開孔，一可利用管側導流，二可防止沙礫等雜物進入管道或堵塞進水孔。接水龍頭簡單測試（孔向上，噴水，目測），各個管孔流量大致相同。




3. 方案改進



若原方案失敗，須改為常規底濾。好在有了重要發現：三通正好與創星PH-300進水口銜接緊密。
改進：將主缸出水總管截?cái)?，連一三通，三通側口用小段四分管和堵頭封住，三通上口可以對接PH-300水泵或四分管，轉換也很容易，如下圖。

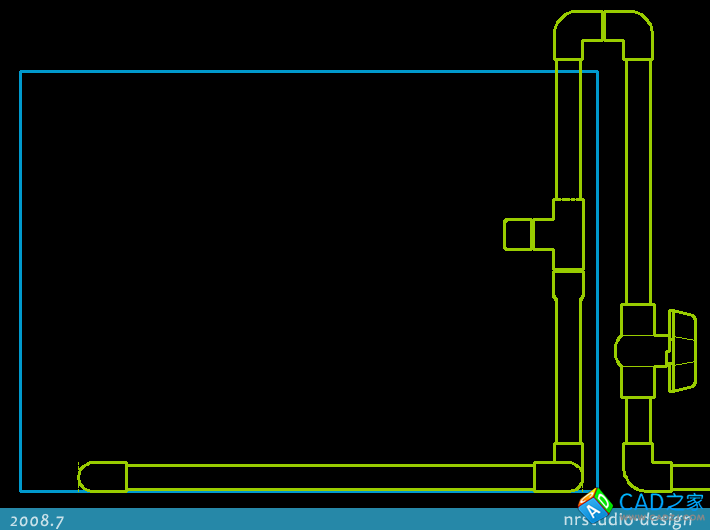

改進_A型

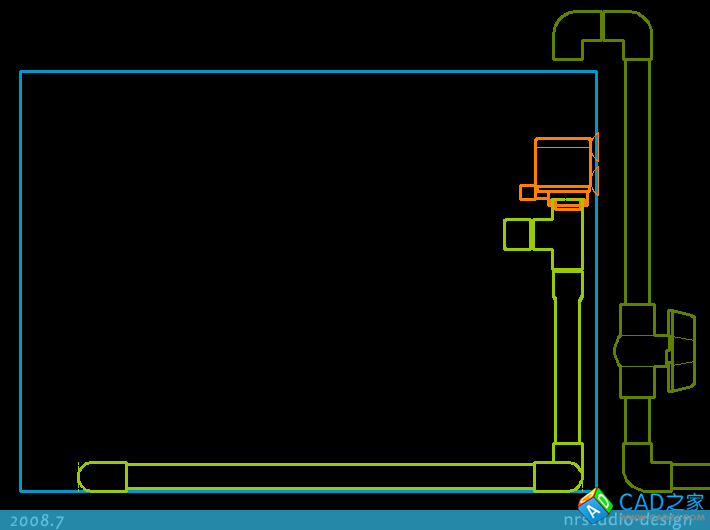

改進_B型

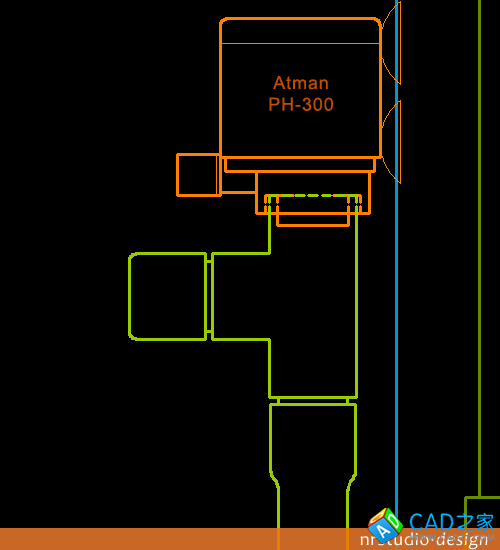

創星PH-300水泵與三通連接特寫

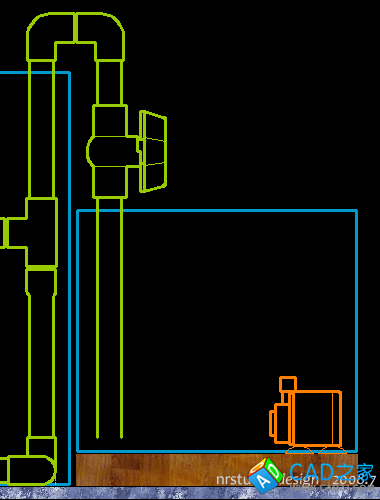

經過調試，A型改進方案可行。稍做改動，如下圖。




4. 實際使用



*形成虹吸：a.PVC管斜深入濾缸缸底，濾缸水位沒過PVC管出水口；b.用一長塑料水管灌滿水，接到濾缸PVC管；c.塑料管另一端在低處放水，把主缸水引出（使水充滿PVC管）；d.撤掉塑料水管，虹吸形成。


*維持虹吸：只要管路不進空氣、兩缸水位沒過管口，虹吸狀態可始終保持。


*主缸進水：水泵出水口連接塑料水管伸到主缸，管口可隨意改造為造流、雨淋等。

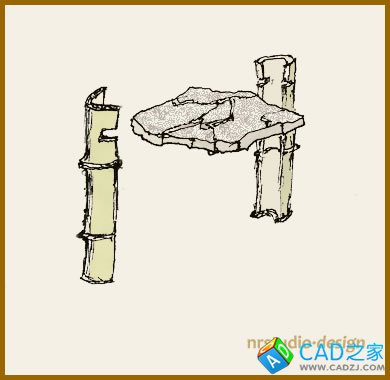

附：造景構想——石臺（缺材料/暫未實現）
