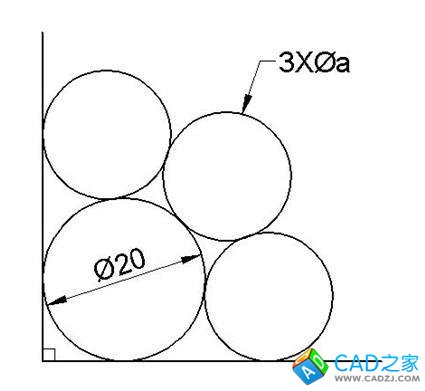

CAD圖中三個 3*直徑a 的小圓怎樣畫
這個圖形要用到CAD2010版本才有的參數化命令中的約束命令就簡單多了，先畫兩條垂直線，再畫一個直徑20的圓并進行約束，再畫三個小圓，進行相等的約束，再進行一個一個的相切約束就可以了；直接畫這個圖很難。
