1.進入一個布局，然后需要幾個視角的圖就建幾個視口，布置好位置;
2.然后分別進入視口再利用視圖工具條轉到相應的視圖方向，這時候它會自動讓圖形在窗口最大化，這樣比例就變了，所以利用Z命令統一設置比例（輸入Z，然后1XP，1就代表縮放1倍，如果是2XP就代表放大2倍，0.5XP就代表縮小2倍），好了分別按這個方法調整好不同的視圖角度，就好了

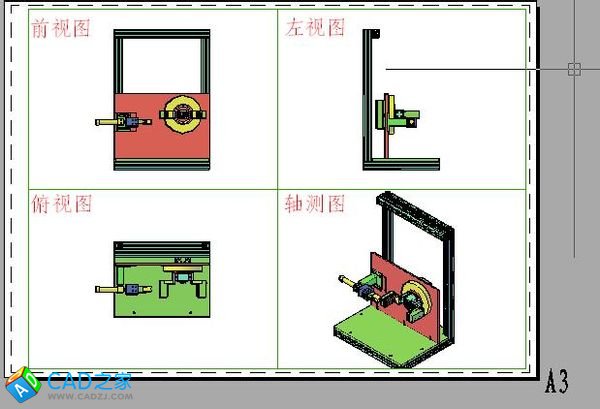

給你上個圖
