如果你用的是CAD早期版本，狀態欄上還是文字按鈕的時候，可以看到有一個“捕捉”按鈕和一個“對象捕捉”按鈕。捕捉和對象捕捉到底有什么區別？

現在高版本CAD的狀態欄都采用的圖標按鈕，從圖標按鈕看就更明確了。

雖說不同軟件圖標不太相同，但意思表達都很清楚，“捕捉”是針對柵格的，“對象捕捉”是針對圖形對象的。

“捕捉”是對柵格點或柵格線交點的捕捉。柵格線類似于坐標值，我們可以通過將點定位到柵格點來直接確定圖形的尺寸，但數柵格的格子數，尤其是當數量比較多又不太整的時候顯然不是特別方便，因此現在柵格和柵格捕捉在實際繪圖中用得不太多了，大家在繪圖時通常直接輸入坐標、相對坐標或長度值。

    需要注意的一點是：即使柵格點或柵格線不顯示，如果打開捕捉同樣會起作用，之前遇到過不少人由于對這一點不清楚，打開了捕捉，然后發現自己在繪圖時光標怎么不能連續性的移動，會一跳一跳，很別扭，他們還以為自己的CAD出什么問題了呢。

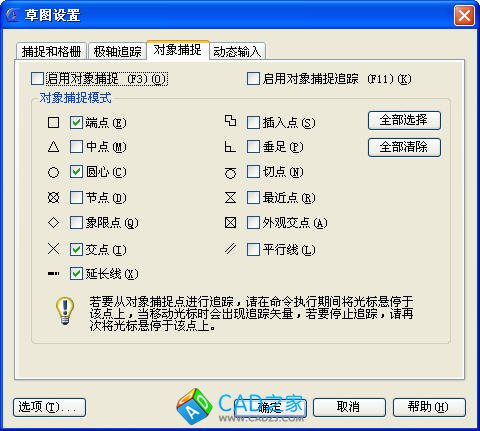

    對象捕捉就是捕捉視圖中的圖形對象的特征點，要使用對象捕捉的前提是當前文件中已經有圖形，利用這些圖形作為參照物來繪制其他的圖形。在對象捕捉選項設置對話框中可以看到一些常用的捕捉選項，如下圖所示。

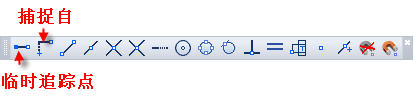

實際上這些并不是選擇選項的全部，我們打開捕捉工具欄，可以看到前面有兩個選項在上面的對話框是找不到的，如下圖所示：

這些還不是捕捉選項的全部，CAD還增加了追蹤（TK）和計算中點（MTP）捕捉選項，這些只能通過命令來調用。
