插入塊:將之前創建的塊插入在圖紙中。
1這節將接著上節講述插入塊的命令。

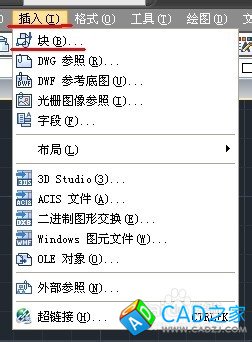

可以點擊插入塊命令,或者點擊插入,下拉有個塊點擊即可,也可以輸入i回車執行插入塊命令。i是插入塊的快捷鍵。
![CAD命令的使用之圖文解說:[12]插入塊](/uploads/allimg/140331/0506394305-0.jpg)
![CAD命令的使用之圖文解說:[12]插入塊](/uploads/allimg/140331/0506395M4-1.jpg)
![CAD命令的使用之圖文解說:[12]插入塊](/uploads/allimg/140331/0506395148-2.jpg)

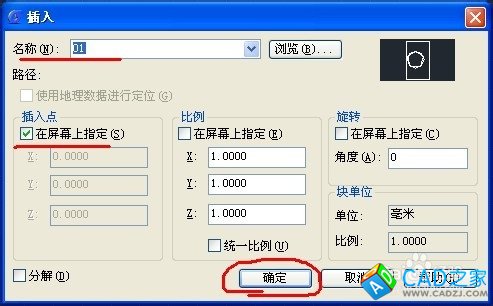

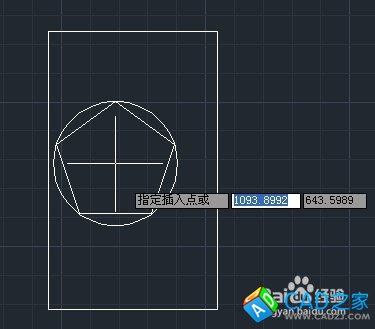

2 點擊插入塊命令后出現對話框,這時輸入對應的塊名稱,插入點處打勾,點擊確定,然后鼠標在繪圖區點擊一點,塊就會插入在該點。
![CAD命令的使用之圖文解說:[12]插入塊](/uploads/allimg/140331/0506391957-3.jpg)
![CAD命令的使用之圖文解說:[12]插入塊](/uploads/allimg/140331/0506395430-4.jpg)

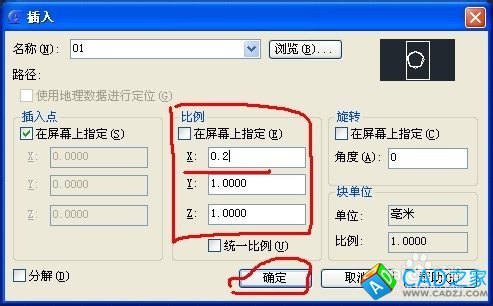

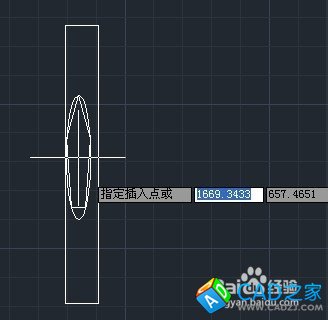

3 在插入塊時,可以設置插入的塊的比例,比如我將X方向的比例輸入為0.2,那么,塊圖形在X方向就會縮小到原來的0.2.
![CAD命令的使用之圖文解說:[12]插入塊](/uploads/allimg/140331/0506393L3-5.jpg)
![CAD命令的使用之圖文解說:[12]插入塊](/uploads/allimg/140331/05063964W-6.jpg)

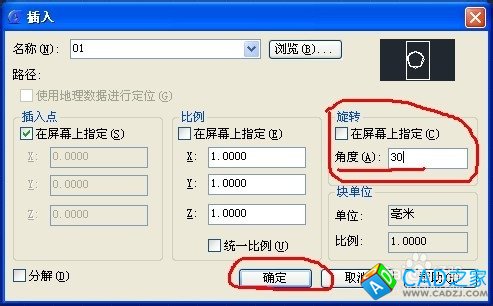

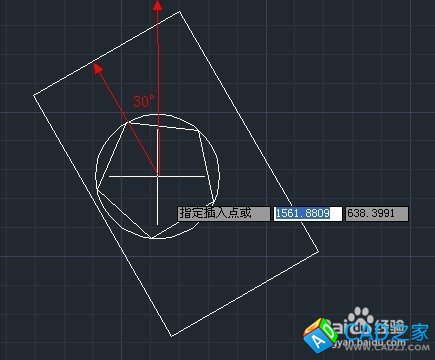

4 還有旋轉角度,我輸入30°,那么插入的塊就會按照原圖方向逆時針旋轉30度角
![CAD命令的使用之圖文解說:[12]插入塊](/uploads/allimg/140331/0506394416-7.jpg)
![CAD命令的使用之圖文解說:[12]插入塊](/uploads/allimg/140331/0506394418-8.jpg)

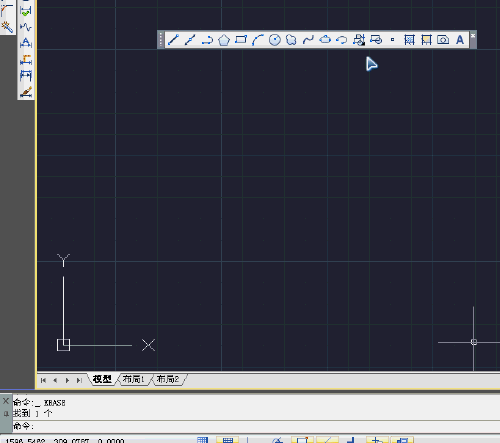

5 下面附上動態圖演示操作過程,希望對您有幫助,祝您學習愉快!
![CAD命令的使用之圖文解說:[12]插入塊](/uploads/allimg/140331/0506391T0-9.jpg)
