看別人的CAD中經常有很多漂亮的箭頭，系統自帶的箭頭樣式卻不一定適合自己的要求。
-

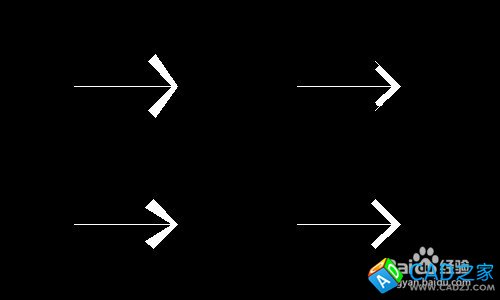

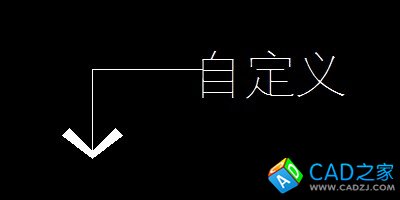

下面具體介紹下定義自己的箭頭的方法。（樣例為下圖左上角箭頭）
-

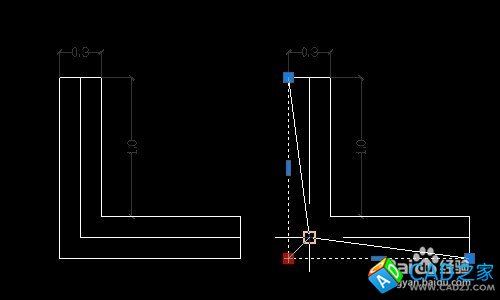

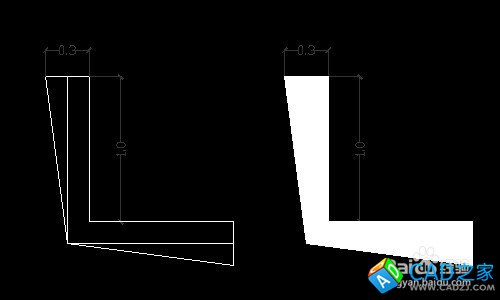

先繪制如下尺寸圖形，長度最好為1。
-
點擊點移動成如下形狀并填充
-

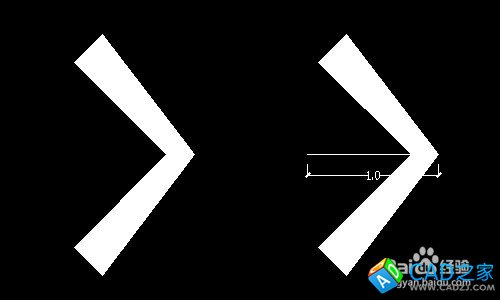

將圖形旋轉到如下角度，并在箭頭指向方向往內畫單位為1的一條直線
-

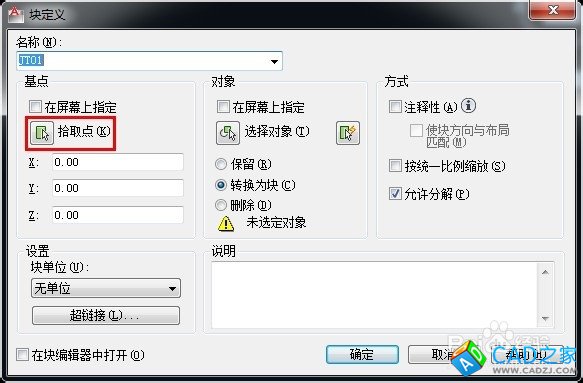

選中圖形按B鍵定義塊，自定義名稱為JT01，點擊拾取點
-

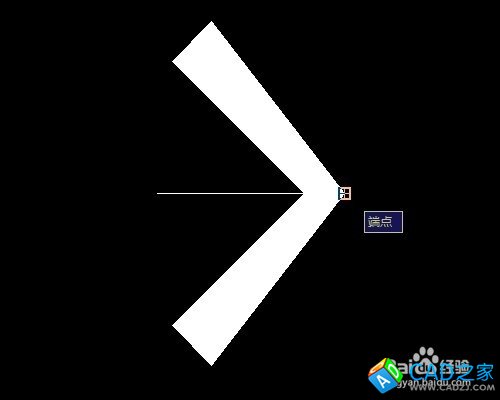

拾取箭頭頂點，完成塊
-

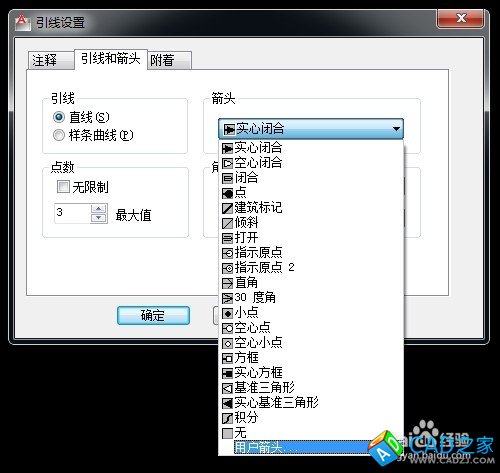

按LE進入引線，按S進入設置，選擇用戶箭頭
-

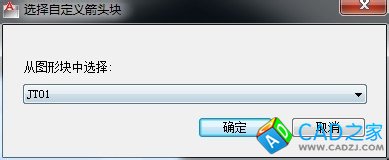

在圖形塊下拉框中選中定義好的塊JT01
-

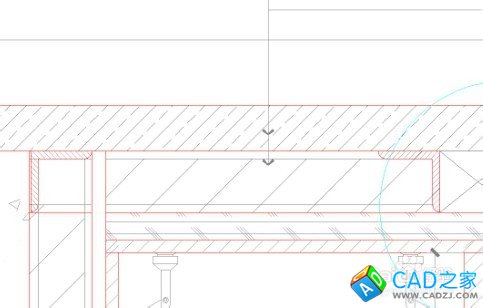

點擊目標輸入引線內容完成自定義引線設置
