我們在繪制cad圖形的時候，一般都要給cad設置一個圖形界限。圖形界限確定了柵格和縮放的顯示區域，因此設置好圖形界限是很有必要的。下面教你如何設置圖形界限。

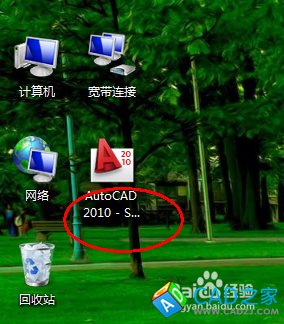

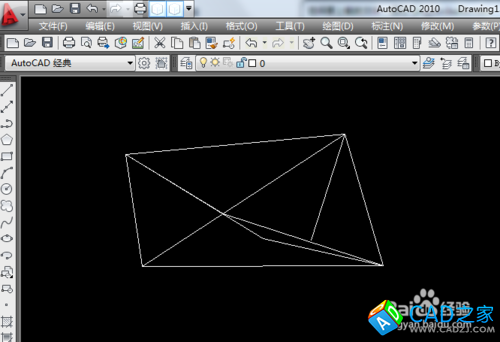

1雙擊cad的快捷坐標，如下圖。該圖中的圖形是我隨便畫的。

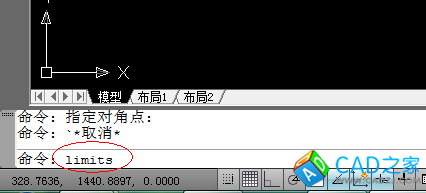

2輸入命令 limits，這里是不分大小寫的。該命令的意思是重新設置模型空間界限。如下圖，再按回車鍵。

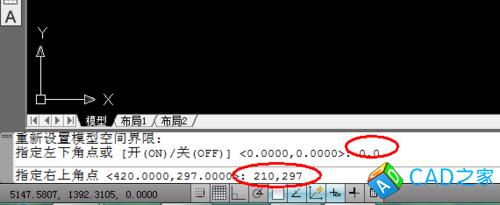

3設置圖型界限。如果，你想設置A4紙大小，就要繼續輸入0,0；210,297。如下圖一。當然A3的紙大小是297mmχ420mm，那么，你就要在命令框中輸入 0,0 ；297,420。

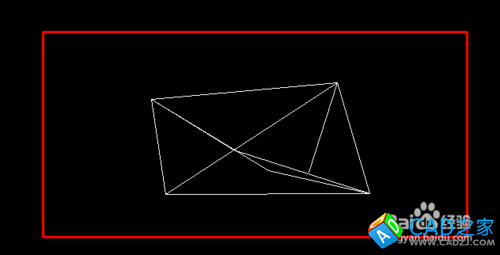

4當然了，你也可以根據個人的需要設置了。比如，輸入命令 limits 之后，在接著輸入你要設置的圖形界限的。這里會介紹一種情況，如下圖，你要以下圖中的紅色矩形作為圖形界限，你該怎么辦了？

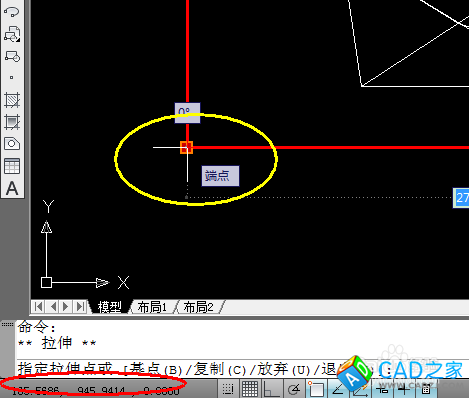

5這時，你需要捕捉矩形的左下角和右上角的坐標。直接選擇矩形，如下圖，先選擇左下角的那一個直角，在看一下左下角命令框的坐標。同理，在捕捉右上角的端點出坐標，在按照上面的方法，先輸入limits，再分別輸入這兩個點，按回車鍵，這樣圖形界限就設置好了。
