點劃線是cad中常見的一種輔助線，主要用于標出圖形的對稱軸等，那么應該怎么繪制呢?現在就為大家簡單介紹一下。

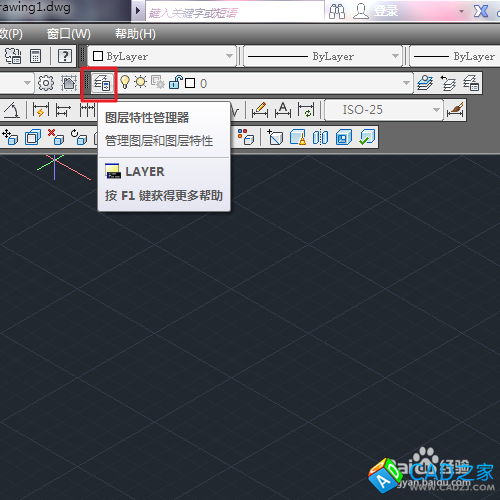

1、首先，打開【圖層特性管理器】

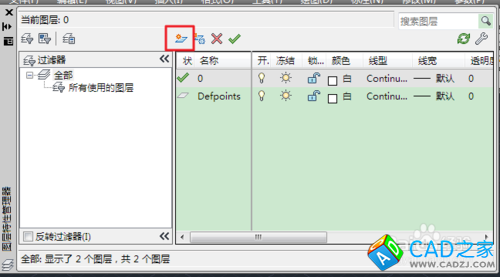

2、選擇【新建圖層】

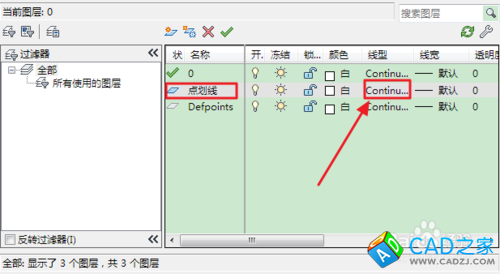

3、選擇【線型】

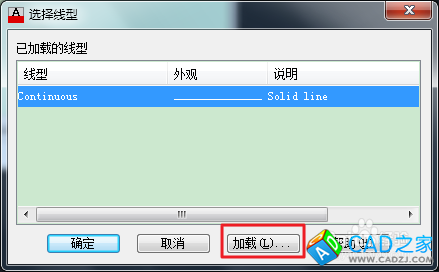

4、點擊【加載】

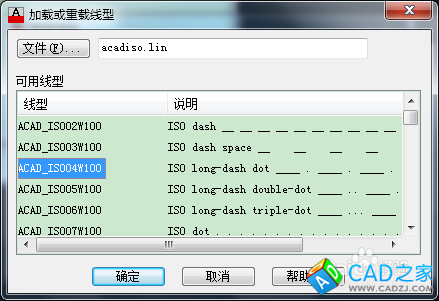

5、選擇合適的【點劃線】，看看作圖是否有要求

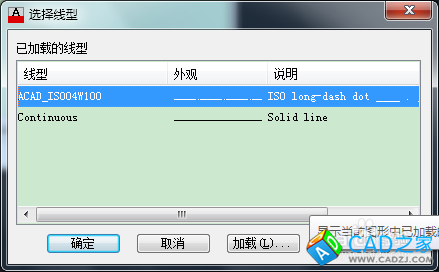

6、加載后，選擇該線型，點擊【確定】

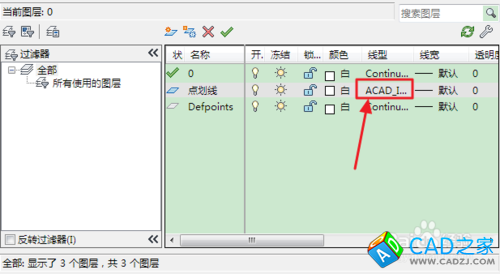

7、就可以看到【線型】已經改變了
8、退出【圖層特性管理器】，切換到剛才新建的圖層，就可以畫出點劃線了
