CAD填充時怎么將填充圖案和文字不在一起

時間:2014-04-23 18:01:55 來源:未知

常常有人填充時發現,填充圖案把后面的文字覆蓋了。關于這個問題,著急找不到解決辦法?,F(xiàn)在這里介紹一下簡單的解決辦法!

CAD填充時怎么將填充圖案和文字不在一起

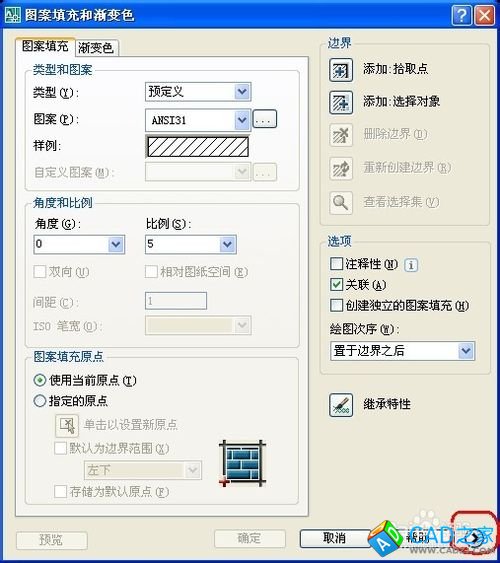

1 打開填充命令,快捷鍵是h,出現填充對話框,。一般大家就簡單的選擇好圖案填充了??墒菚霈F(xiàn)簡介里的問題。

點擊下面的紅色標記箭頭按鈕。我們會看到孤島檢測。

CAD填充時怎么將填充圖案和文字不在一起

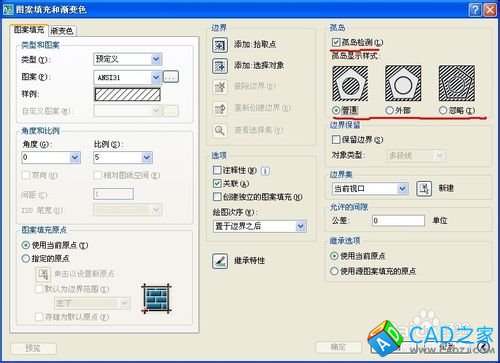

2 右邊出現孤島檢測。在這里,我們?nèi)绻x擇普通,那就是默認方式填充。如果現在外部,那就是將文字和填充圖案隔開。

CAD填充時怎么將填充圖案和文字不在一起

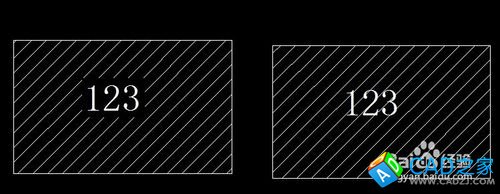

3 如果選擇忽略,那就是將文字和填充圖案混在一起的圖案。

CAD填充時怎么將填充圖案和文字不在一起

CAD填充時怎么將填充圖案和文字不在一起
