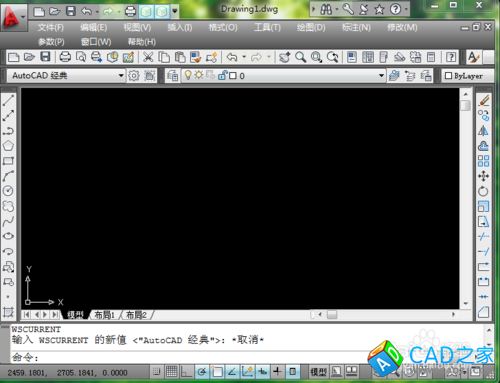

打開cad，如下圖。

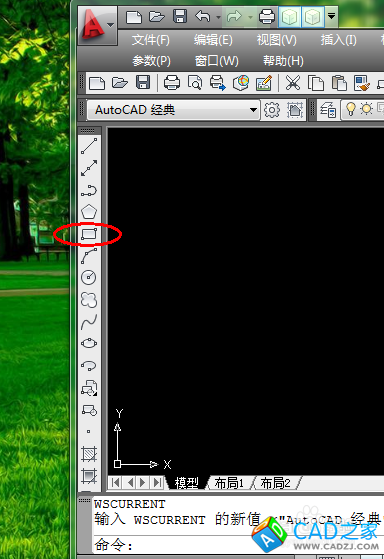

這時在工具欄的左邊，你會看到矩形的圖標，選擇它。如下圖。

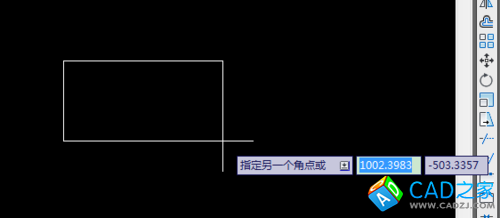

這時，你就可以繪制出矩形了，如下圖，我是選擇的對角點畫的。

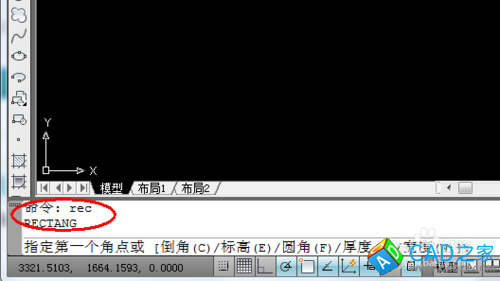

打開cad之后，在cad的命令框中輸入rec，或者rectang，注意了，這里是不分大小寫的。

假設畫一個長為500，寬300的矩形。

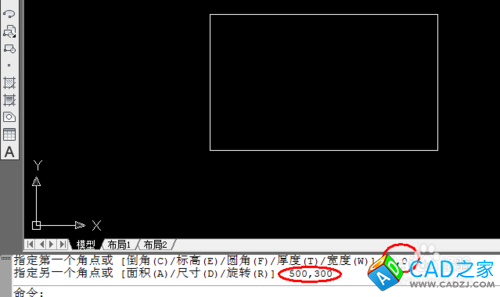

在命令框中，依次輸入0,0,按enter鍵 ，500,300按enter鍵 ，如下圖。

測量一下上圖中的矩形，觀察是否畫對了，如下圖，經驗證是正確的。


開啟正交。

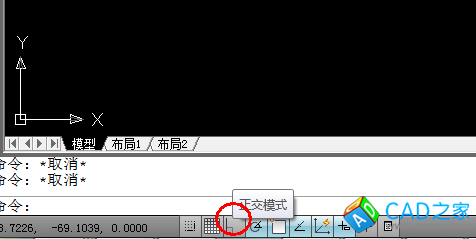

按快捷鍵F8，或者點擊cad左下角的圖標，如下圖所示。

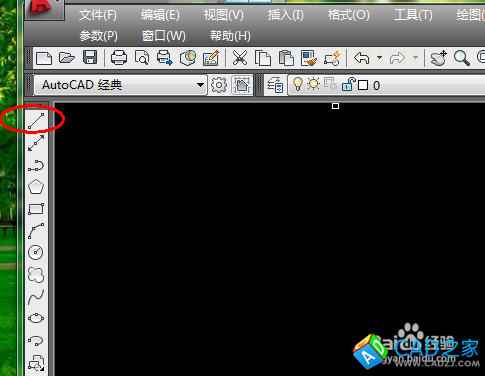

選擇工具欄左邊的直線，如下圖。


依舊畫一個長為500，寬300的矩形。

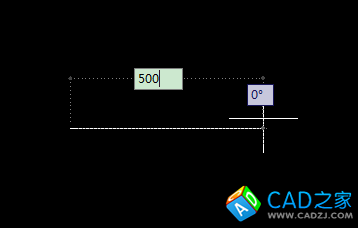

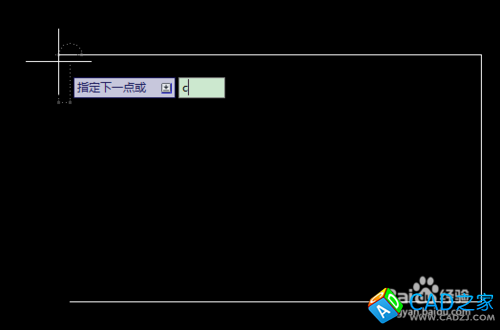

   在cad的工作空間畫直線，輸入500，點擊enter鍵。如圖一。依次向上畫直線，輸入300，按enter鍵，向左畫直線，輸入500.按enter鍵。這時再輸入字母c（閉合命令），這時你會發現矩形成功畫出來了。
