cad中的虛線顯示不出來了，怎么辦，今天，這里以auto2010為例，（因?yàn)槲业碾娔X是裝的是2010版本的。注意了，不論你是用哪個版本的cad，都是差不多的）下面具體講一講，看看能不能幫到你。
-

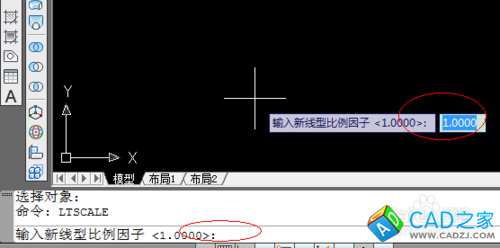

比例設置問題。在cad命令行中輸入 LTSCALE，如下圖：記得修改比例因子，一般情況下，比例過小都會導致虛線變成實線顯示，或者看不見，這里試試用這個命令修改一下比例因子，直到滿意為止。
-

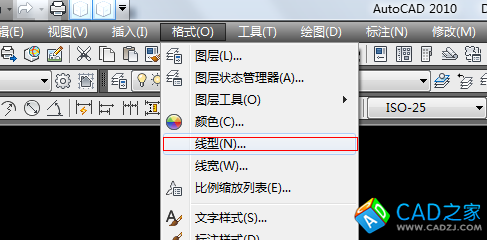

重新加載。這個可能要麻煩一點，這里會具體截圖出來，打開“線型控制”，如下面第一幅圖，選擇，“其他”。當然也可以通過“格式”——“線型”，如下面第二幅圖。
-

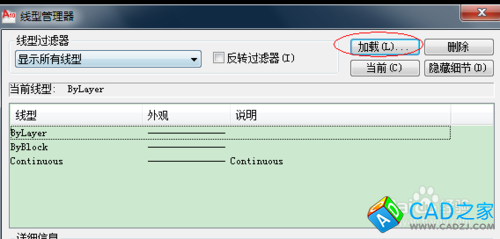

經過第二部后，會出現如下界面，如下圖，點擊“加載”。
-

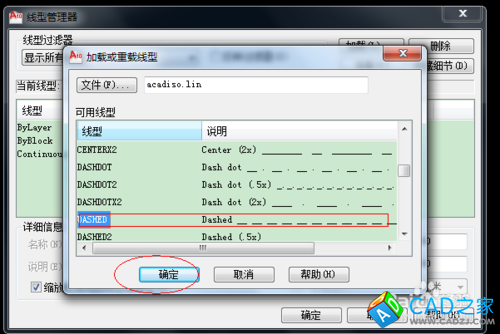

在“加載”后的頁面選擇你需要的虛線，如下圖，我選擇的是矩形框中的虛線，選擇后，點擊確定。
-

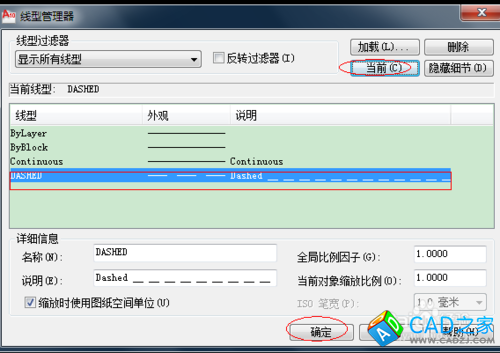

在接下來的頁面，選擇剛才添加的虛線框，如下圖，矩形框中的。然后點擊右上角橢圓形矩形框中的“當前，最后再點擊“確認”就可以了。
-
注意事項
-
上面的方法，一般都可以。有時候，可能要兩個一起用。
-
一般情況下，不易輕易去懷疑CAD軟件出問題了，不要輕易卸掉和重裝，畢竟麻煩。自己多試試，如果不行，在上網試試別家的方法，說不定就能幫到你。
