CAD效果圖系列：卡座平面圖的詳細畫法

時間:2014-05-11 10:40:15 來源:未知

卡座是很簡單的一個零件,平面圖也相當的容易。

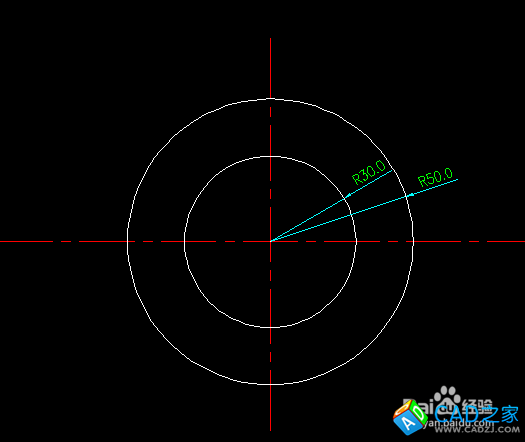

  1. 打開cad軟件,先畫二個同心圓,半徑分別為30mm,50mm。

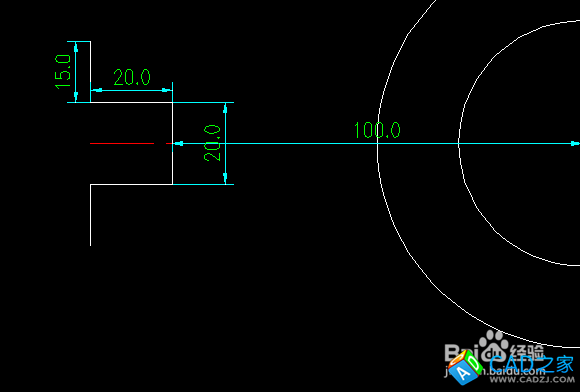

  2. 沿著圓心向左100mm的位置,畫如圖所示的直線組合。

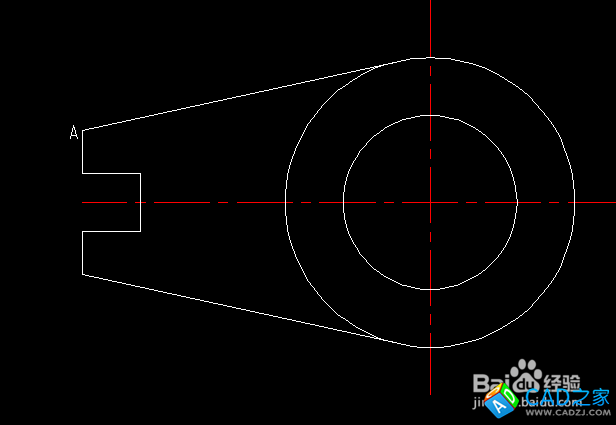

  3. 沿著如圖所示的A點畫大圓的切線,然后鏡像產生另一條切線。

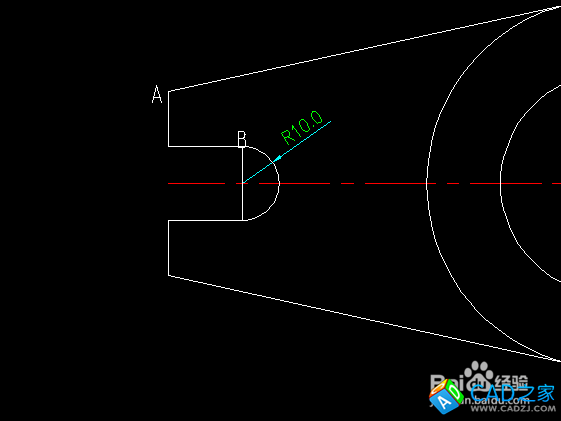

  4. 沿著B點畫半徑為10mm的半圓。

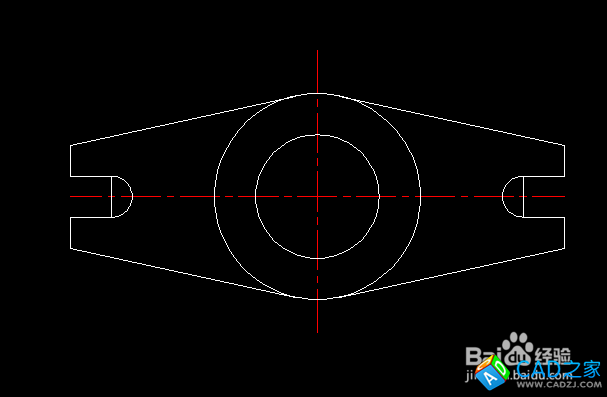

  5. 利用鏡像mi,就可以產生另外一邊,就得到卡座的圖紙。
