怎么把CAD角度的基準設置為Y軸或X軸負向

時間:2014-05-12 08:48:07 來源:未知

在CAD中默認的角度基準是X軸正向，角度的默認方向是逆時針的，大多數(shù)人都接受了這種默認設置，也通常不會去修改它。我也一直也這么認為，既然CAD設定這樣的基準和方向自然有它的道理，沒有必要去改。

實際上CAD軟件考慮到不同行業(yè)、不同人使用習慣的需要，還是給大家提供了修改CAD角度基準和方向的設置，這個設置就在單位（Units）對話框中。

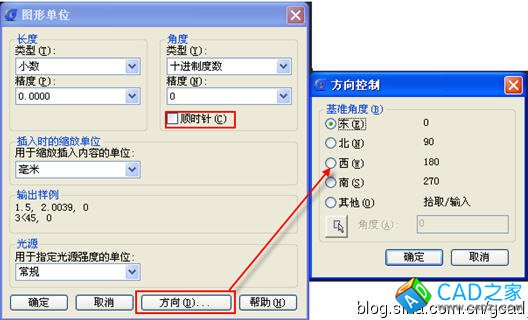

首先在對話中直接提供了順時針的勾選框，此外還專門提供一個設置基準方向的對話框，如下圖所示：



   單擊“方向”按鈕就可以打開“方向控制”對話框，這里所謂的東北西南，對應的就是CAD坐標系的X、Y軸的正負向。除了可以設置這些正交的方向外，你還可以點選“其他”，然后通過按鈕在圖中拾取任意一個角度，也可以輸入一個特殊的角度值。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
