在網上看到有不少人問類似問題，比如：

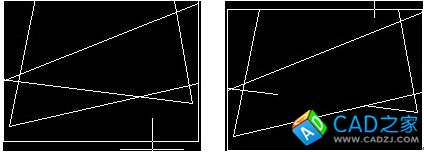

問題1、如圖所示，線段不能剪切到頭。。。非常的郁悶。剪切多線的時候經常會留下一點點的小線段。

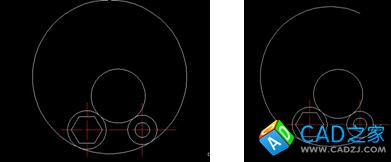

問題2、為什么我用修剪命令全選中后，想把多余的圓弧去掉，點擊后會出現這么個情況



這兩個問題看上去挺令人費解，其實如果仔細研究一下修剪和延伸的所有選項，這個問題就非常簡單了。我們不妨來看一下。

1、輸入TR命令，回車。將所有對象作為修剪邊界，大家都習慣于這么操作。

彈出如下選項：

選擇剪切邊...

選擇對象或 <</FONT>全部選擇>:

選擇要修剪的對象，或按住 SHIFT 鍵選擇要延伸的對象，或

[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:

2、輸入E，回車。看看“邊”選項是什么意思。

輸入隱含邊延伸模式 [延伸(E)/不延伸(N)] <</FONT>不延伸>:

         默認的選項是“不延伸”，出現上述問題的人肯定這個選項被設置成了“延伸”。所謂延伸，就是作為裁剪邊界的圖形將無線延長，對其他圖形進行修剪。從問題2中圖中可以很清楚地看到右側的中心線延長后對圓進行了修剪，因此出現了上述的結果。問題1中圖的由于截圖不完整，但肯定也是被某一條線的延長線修剪了。

    問題就是這么簡單，但如果不知道的話，會造成很大的困擾。因此建議大家在學習CAD的時候，對命令的每個選項都試一下，了解每個選項的作用，這樣在遇到問題的時候就不會茫然無措了。在遇到問題再研究也來得及，這時看看幫助，對命令的每個選項研究一下，自己也能得出答案。
