CAD的尺寸線和尺寸界線有什么區別

時間:2014-06-01 14:08:02 來源:未知

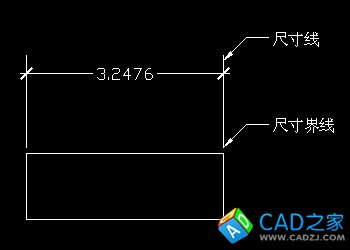

尺寸線（在標注樣式里叫超出尺寸線）是標注時標注線交叉處的長度，數值越大其伸出來的越長，尺寸界線（在標注樣式里叫起點偏移量）是標注線相對被標注線物體間的距離，稱為界線，其數值越大，標注離開物體的距離越大。如下圖
