經常遇到要將AutoCAD繪制的圖形插入到Word等文擋里去的情況，盡管Word能夠用插入對象的方法來實現，但插入的圖形仍保持AutoCAD的顏色，而且不能進行裁剪。AutoCAD雖然有jpgout、bmpout等命令也能夠將圖形輸出成圖片格式，但也有同樣的問題。
    最方便的辦法是使用到一款叫做“BetterWMF”的共享軟件，讓它在后臺運行，在AutoCAD的模型空間里選擇好圖形后按“Ctrl”+“c”鍵，這些圖形就被BetterWMF轉換成圖元格式并存儲在剪貼板里，既可以保存成擴展名為“wmf”的圖元格式文件，也能夠直接粘貼到Word文檔里。最為重要的是用BetterWMF生成的圖像可以將線條的顏色都變成黑色，具有各種線寬，同時已經將空白裁剪掉了。
    其實完全可以利用虛擬打印機將AutoCAD圖形轉換成其它圖像格式，由于虛擬打印機和向紙上打印圖紙一樣是依照AutoCAD里的打印樣式表進行打印的，因此得到的圖像的線條也是黑色的，并且粗細分明。

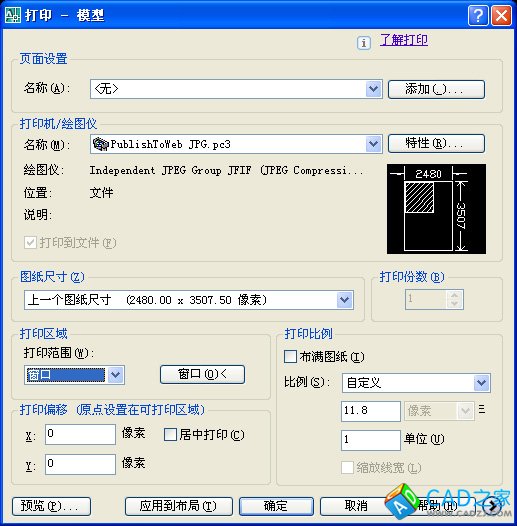

    第一種辦法是利用AutoCAD自帶的PublishToWeb JPG和PublishToWeb PNG虛擬打印機。在AutoCAD里操作菜單“文件”→“打印”，打開“打印”對話框，如圖。在“打印”對話框的“打印機/繪圖儀”列表中選擇“PublishToWeb PNG.pc3”或“PublishToWeb JPG.pc3”，在“打印比例”里去除“布滿圖紙”前面選項框里的鉤，“像素”文本框內鍵入“11.8”，“單位”文本框內鍵入“1”，這兩個數值表示圖形上的1mm包含11.8個像素，也就是分辨率為每英寸300像素點。點擊“確定”即可進行虛擬打印，生成擴展名為“jpg”或“png”的圖像格式文件。如果只是要得到部分圖形的“jpg”或“png”格式，就將“打印區域”選定成“窗口”，并且在模型窗口里框選出要打印的那些圖形后再點擊“確定”。

    第二種辦法是利用Microsoft Office Document Image Writer虛擬打印機，這款虛擬打印機是隨著MS Office 2003安裝到電腦上的。在AutoCAD里操作菜單“文件”→“打印”，在“打印”對話框的“打印機/繪圖儀”列表中選擇“Microsoft Office Document Image Writer”，在“打印比例”里去除“布滿圖紙”前面選項框里的鉤，“比例”選成1:1。點擊“確定”進行虛擬打印，形成一個擴展名為“mdi”的文件，并自動打開這文件的瀏覽窗口，在瀏覽窗口里將它“另存為”擴展名為“tif”的Tag格式圖像文件。與第一種辦法一樣，如果只是要得到部分圖形的“tif”格式，就將“打印區域”選定成“窗口”，并且在模型窗口里框選出要打印的那些圖形后再點擊“確定”。
    用虛擬打印辦法得到的圖像文件，可以很方便地用Windows的“畫圖”程序修剪掉多余的空白。接下來可以任你將這些精美的墨線圖像插入到Word等文擋里去了。

補充說明：
    有不少網友在使用我在本文介紹的第一種方法的時候遇到轉換出的圖片一片空白的問題，原因是沒有正確地設置本文插圖里的“圖紙尺寸”，如果圖紙尺寸太大，而畫的圖形很小的話，轉換出的圖片里圖形小得看不出來了。正確的圖紙尺寸應該比圖形尺寸與分辨率的乘積略大些。
    如果你還不會設定正確的圖紙尺寸的話，就在插圖里的“布滿圖紙”前打上鉤。但還應該注意分辨率，分辨率應該在59像素/厘米（150像素/英寸）到118像素/厘米（300像素/英寸）之間。比如4號圖紙（A4紙）的幅面是21厘米×29.7厘米，若分辨率選118像素/厘米，插圖里的圖紙尺寸應該改成2478×3505像素。
