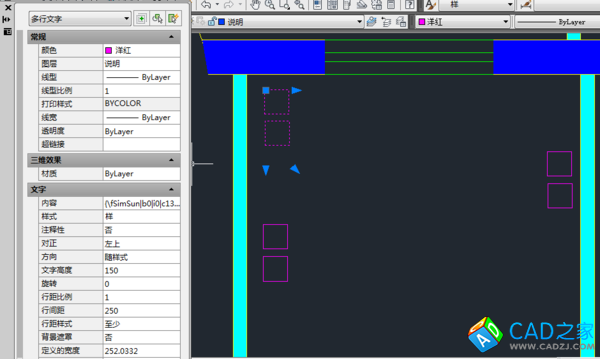

從網上看有一些人問這樣的問題，為什么我的CAD打開圖紙后，文字和標注的數值都顯示為方框，還附了截圖如下：



        遇到這種問題，很多人都很迷茫，不知如何下手。估計這張圖不是自己畫的，或者自己都不知道調整了什么參數。

        首先告訴大家，這樣的圖紙沒有任何問題，只需要修改一個設置，文字很容易就可以恢復正常的顯示效果。

        在CAD圖紙中，有時會有大量的文字，這些文字如果使用操作系統的TTF文字，例如宋體、黑體等，會影響CAD的顯示性能，會導致平移、縮放都變慢，因此CAD提供了一個變量，當我們不關心文字內容時，可以只顯示文字邊框，不顯示文字內容，這樣可以提高操作速度。

         控制文字是否只顯示邊框的變量是：QTEXTMODE，默認設置為0，當設置為1的時候，文字就會顯示為邊框。如果你覺得變量太長不好記，可以直接去選項對話框中修改設置，操作步驟也很簡單：

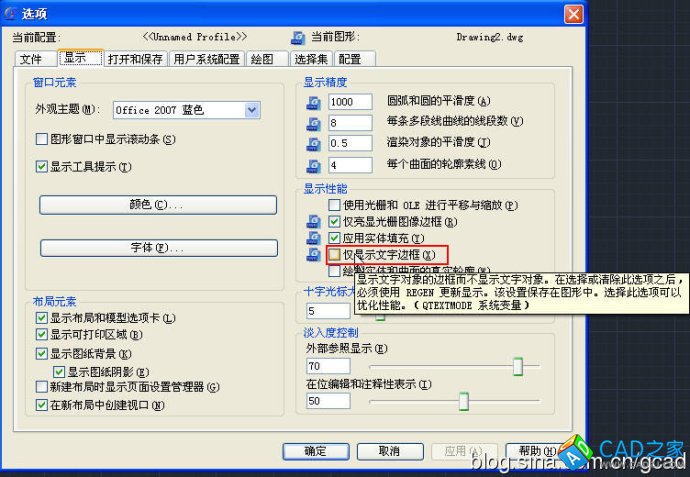

        1、輸入OP打開選項對話框。

        2、在“顯示"選項卡中取消勾選”只顯示文字邊框“選項即可。

      注意截圖中的提示，打開或關閉此選項后，圖紙顯示不會立刻變化，需要手動重生成，也就是輸入RE命令并回車后，文字顯示的效果才能變化。

     這個變量保存在圖紙中，也就是說某一張圖紙中將此變量設置成1，并不會影響其他圖紙的效果。在了解這個選項后，在操作復雜圖紙時，偶爾也可以利用這個參數來提高操作速度。
