CAD鏡像過來的文字翻轉的解決方法

時間:2014-10-05 10:25:20 來源:未知

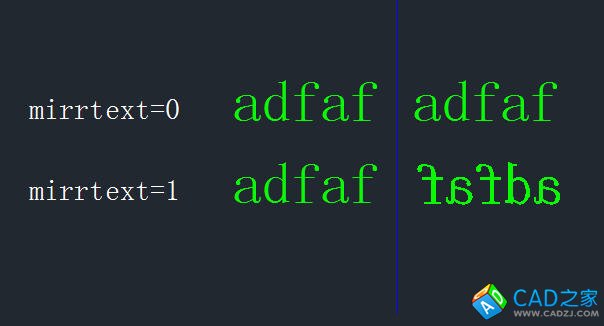

當在CAD中選擇圖形進行鏡像時，如果其中包含文字，我們通常希望文字保持原始狀態，因為如果文字也反過來的話，就會不可讀。所以CAD針對文字鏡像進行了專門的處理，并提供了一個變量控制，常規狀態下，文字鏡像時不翻轉，但有特殊需要時也可以讓文字跟圖形一樣翻轉。控制文字鏡像的變量是mirrtext，當值為0時，可保持鏡像過來的字體不旋轉，為1時，文字會按實際進行鏡像，如下圖所示。
