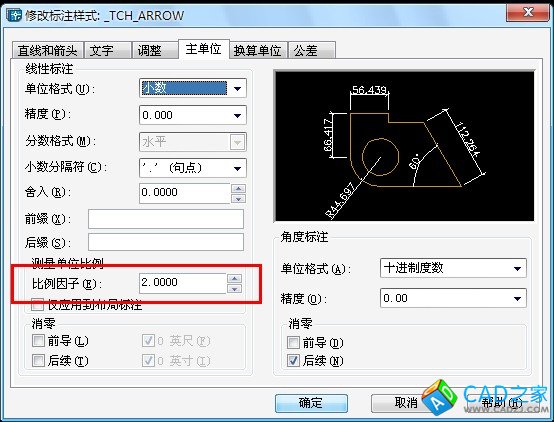

你依次打開標注、樣式、修改、主單位
你可以看到，比例因子是0.5（或2.0，因為你沒說清到底是"查詢/標注”=2還是“標注/查詢”=2），這就是說，圖紙是以1:0.5（或1:2）的比例畫的，圖上1單位代表實際0.5（或2）單位。
而查詢命令查到的距離，都是1:1的比例
如果你想使查到的距離和標注距離一樣，那么只能選中整張圖紙，用scale命令縮放0.5倍（或2倍），再到主單位對話框中將標注比例因子改為1.000
