很簡單，布局建立5個視口（視圖—視口-新建視口來建立），然后調整頁面，接著每個視口都指向模型空間的圖形（雙擊視口內部就能激活視口，雙擊視口外區域退出該視口）。就會看到你所說的大致情況了，最后，每個視口都能單獨設置某些圖層隱藏等等，你設置每個視口只顯示制定的圖層就行了。
設定單獨視口圖層消隱的方法是：

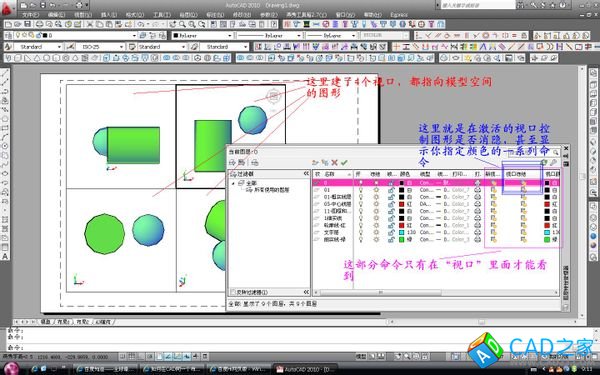

1.進入布局，激活視口，然后在激活的視口里打開“圖層管理器”，然后看到比在模型打開時多了一些東西，拉動水平滾動條，找到“視口凍結”這個選項，然后關閉不顯示的圖層就可以了，簡單上個圖你看下吧，不懂再問
