AutoCAD中教你怎么裁剪沒用的線條

時間:2014-12-08 08:23:49 來源:未知

比如說我要畫個圓，然后想要去掉那個圓的一部份。

如果你是隨意去掉圓的一部分,可以用BR(打斷)命令完成,

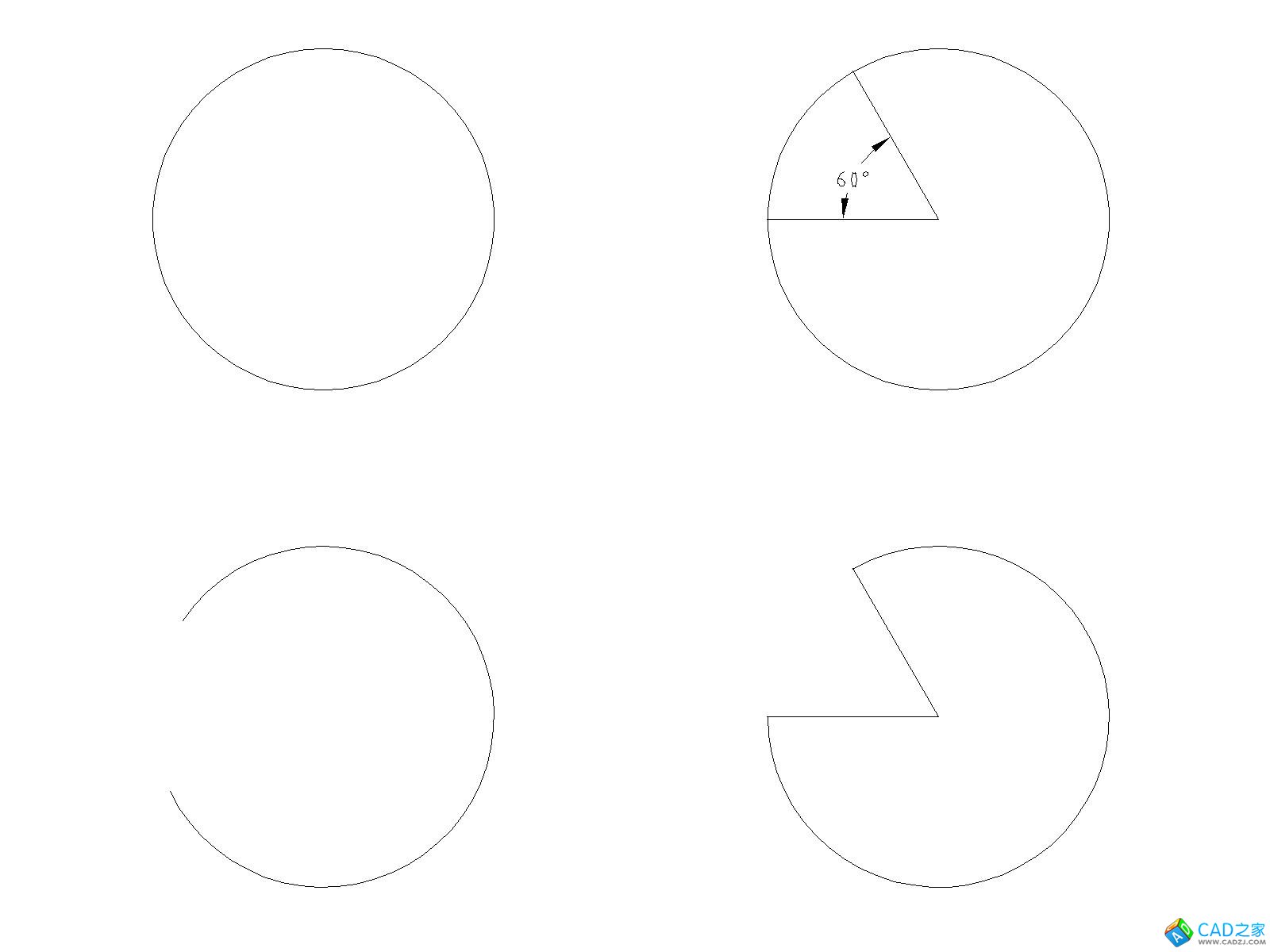

輸入BR→選擇對象→F(重新選擇第一點,也可以直接選擇對象后選第二點)→在圓上取2點,命令結束所選2點間的弧被刪除,如下圖(左)
另外如果要刪除指定部分,如下圖(右)要刪除60度角內的弧,
可以用TR(修剪)命令完成,
輸入TR→選中60度夾角線(也可以直接回車,默認全部選擇)→選中夾角內的弧→回車,命令結束后如下圖(右).
