CAD中沉頭孔的符號怎么打的詳細操作說明

時間:2014-12-21 06:05:27 來源:未知

1.設文字樣式為機械樣式：字體：gbeitc.shx ,大字體gbcbig.shx

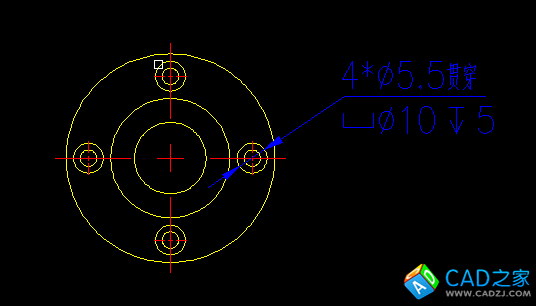

2.設標注樣式為機械樣式：其中設文字樣式為機械樣式,主單位中前綴%%C為半徑符號，后綴"fgdt;x"為沉孔深度符號;“fgdt;w”為錐形沉孔符號，“fgdt;v”為柱形沉孔和锪平面孔符號.
請注意三點，第一：字體；第二：輸入法英文狀態;第三，重要的一點，是輸入符號為fgdt;x，其中的是分隔號“;”不要錯寫成冒號“：”。希望能幫到你。
