比如，一個圓柱，底面是橢圓，頂面是圓形，中間部分肯定是漸變的，如何取出一個截面放到二維圖中標準尺寸？

1.先復制一個你的這個圖形用來做差集，然后 建一個大小合適的立方體，從你要截取截面的地方讓上面的圖形截開，這樣就出來你所需要的斷面了；
2.用“動態旋轉”旋轉到合適的角度，然后用上面提到的“復制邊”命令去選取構成這個截面所有的線（你的這個圖簡單，可能只有一個橢圓線），好了，確定，移動出來；
3.（當你截取的面與上下表面不平行的時候需要這一步）用“視圖”轉到跟截面平行的面，然后旋轉它成水平或豎直（用RO命令，然后“參照”旋轉，不會就查一下），最后再轉到與現在的截面垂直的面，好了，你看到的就是了，標注吧。其實這一步也可以通過設定新的坐標系來實現。不知道你能不能看明白。 這一步的目的是看到真實的截面圖并且進行標注。

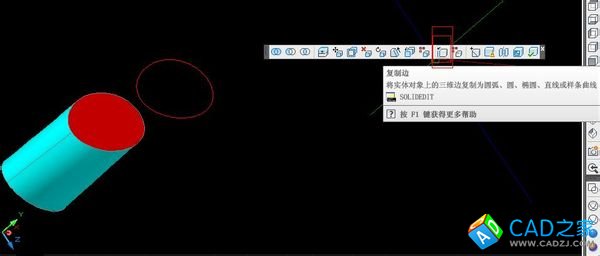

上個簡單的圖，圖里方框標記出來的就是復制邊命令
