CAD中怎么把一個水平圖形旋轉到與一根斜線平行

時間:2015-01-15 11:13:08 來源:未知

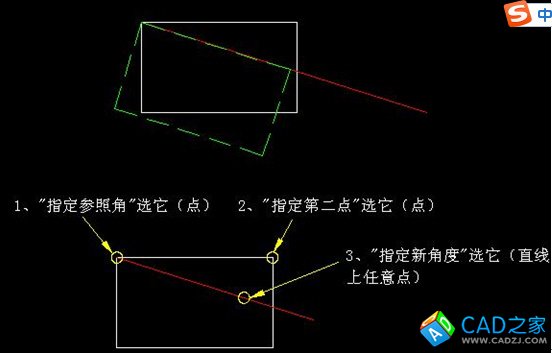

假設圖中有一條斜線，傾斜角度并不清楚，如果我們想旋轉一水平圖形與此斜線平行該怎么辦？我們可以先測量斜線的角度，然后再旋轉水平圖形，但斜線的角度如果并不是整數，這種旋轉就會有一定的誤差。遇到這種情況，充分利用旋轉命令的參照（R）參數，就可以精確地進行旋轉，如下圖所示，將白色矩形旋轉到與紅色的斜線平行。



如果被旋轉的圖形和斜線不在一起，操作也基本相同操作步驟如下
 第一步：輸入命令RO；
        第二步：選擇你要旋轉的對象，回車確認；
        第三步：指定旋轉對象的某一個作為旋轉的基點；
        第四步：輸入字母“R”是參照旋轉；
        第五步：點選旋轉對象的兩個端點，此時提示如下：
       指定新角度或 [點(P)] <0>:
       如果旋轉的圖形如上圖所示，直接在紅色上的直線上點一個點就好了，如果選擇的直線跟目標直線不在一起，就需要繼續輸入P，然后通過在斜線上選擇兩個點來定位目標角度，操作如下：
第六步：輸入字母“p“回車確認；
       第七步：選擇另一條直線的兩個端點。
