proe的參數化畫法，大大縮短了畫圖時間，只許修改數值，即可得到想要的尺寸。而對cad不怎么熟悉的小伙伴們，可以通過這個方法修改圖形，然后導出dwg 。cad中畫好的簡單的比如旋轉體或者拉伸即可完成的零件，直接可以在proe中一步可生成三維。
cad平面圖如何導入proe
-

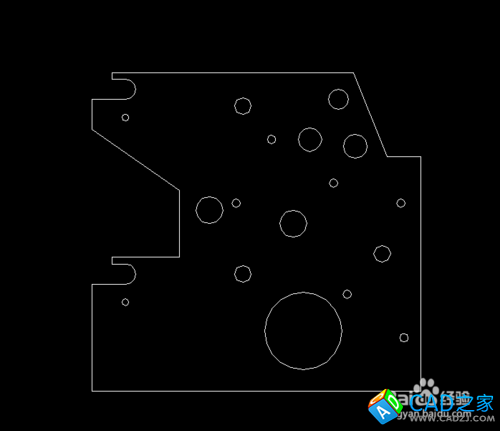

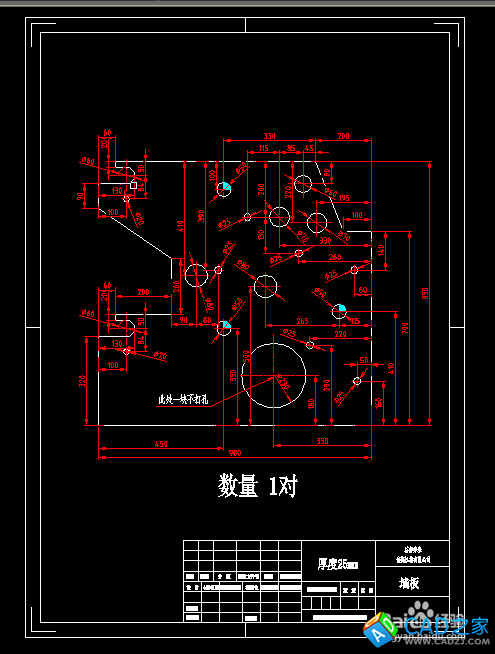

如圖一個墻板dwg文件
-
先去掉標注和圖框以輔助線，剩下墻板的輪廓線。
-

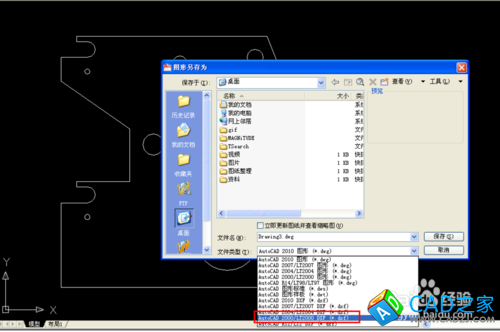

把圖形移動到原點，這樣是為了導入proe，不會太別扭，因?yàn)閜roe坐標原點會自動和cad坐標原點重合。然后保存為dxf文件，文件名不帶中文。
-

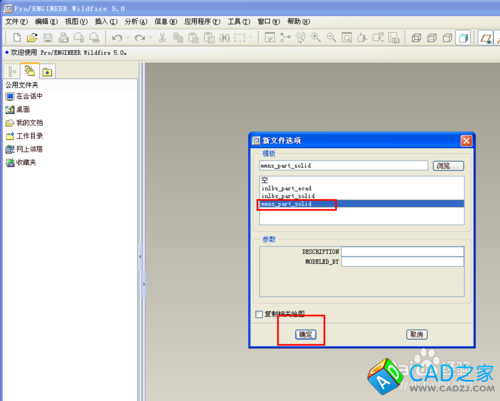

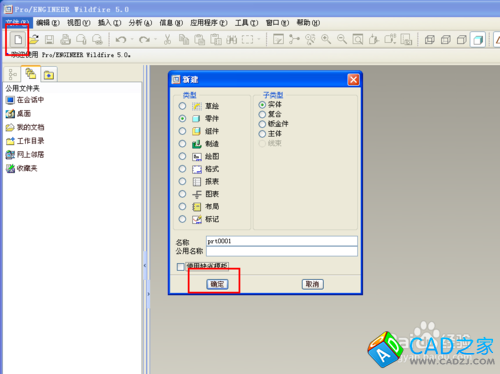

打開proe，新建文件。
-

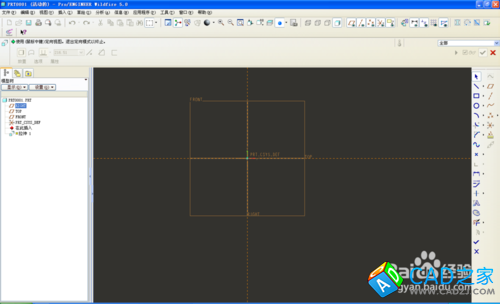

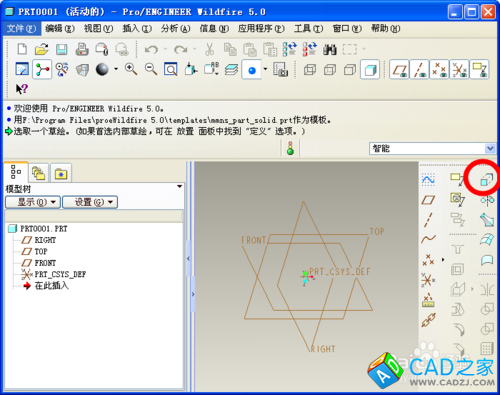

拉伸實體，進入草繪
-

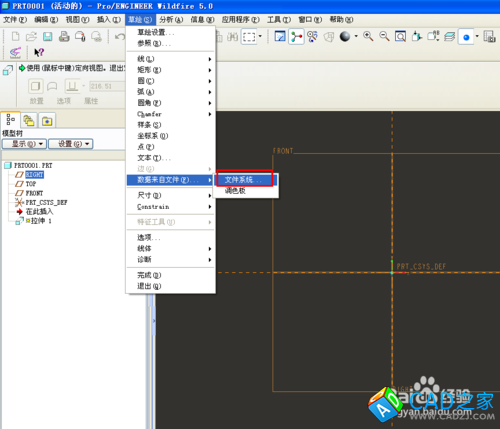

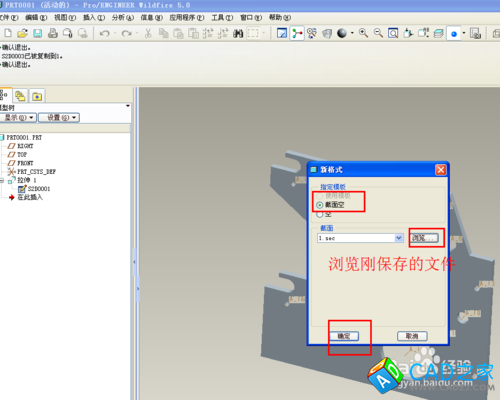

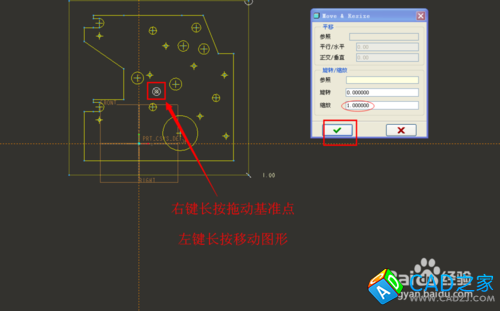

調入dxf文件，然后在屏幕上點下，出現下圖。
-

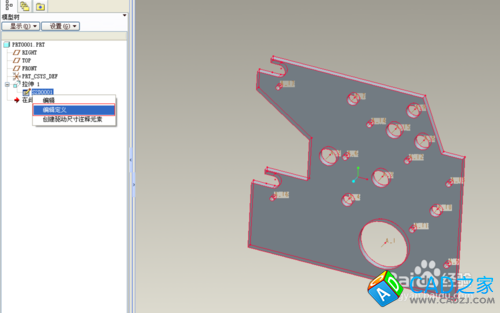

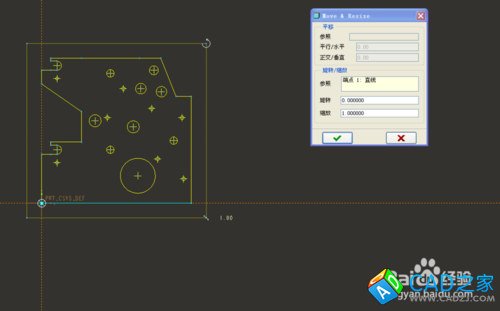

調整好位置，確定
